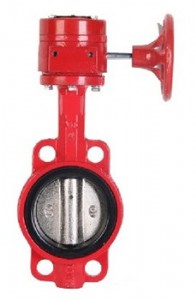

xd371x信號蝶閥 消防專用信號蝶閥 bwsc中線型對夾信號蝶閥 上海信號蝶閥廠家

xd371x信號蝶閥產品概述：

信號蝶閥的頂部沒有閥門啟閉電信號裝置，當閥門被誤關閉25％（全開度的1/4）時，電信號裝置便輸出被誤關閉的信號到消防控制中心。所以此蝶閥是消防自動噴水滅火系統的最佳配套產品。

xd371x信號蝶閥結構特點：

信號蝶閥的電信號裝置設計于蝸桿、蝸輪驅動裝置的頂部，并與閥桿直聯傳動，在精密全封閉的機電裝置內，沒有閥門開啟度機械指示器和進口電氣元件及防銹機件。輸出信號長期穩定可靠。

二、主要技術參數公稱通經公稱壓力工作溫度密封試驗強度試驗適用介質dn50～400mm1.0/1.6/2.5mpa-10℃～-80℃1.1倍公稱壓力1.5倍公稱壓力水、油、氣

三、主要零件材料序號零件名稱材質序號零件名稱材質1閥體球鐵、鑄鋼7密封圈nbr。epdm2閥軸sus410/sus3168圓墊片sus316/黃銅3蝶板球鐵噴塑、不銹鋼9對開環sus316/黃銅4閥座epdm，ptee10擋圈彈簧鋼5襯套青銅，聚四氟乙烯

四、消防專用信號蝶閥主要外形連接尺寸　　　　　　　　 　　 　 　　　　　　　　　　　　　　　 　 單位:mmdn506580100125150200250300350400h2682873093423764104955658499851109h1707686104118132167198239267309l143464652565660686878102l232476591112146194242292325380l3245245245245245245400400400400431ф1152152152152152152300300305305290
