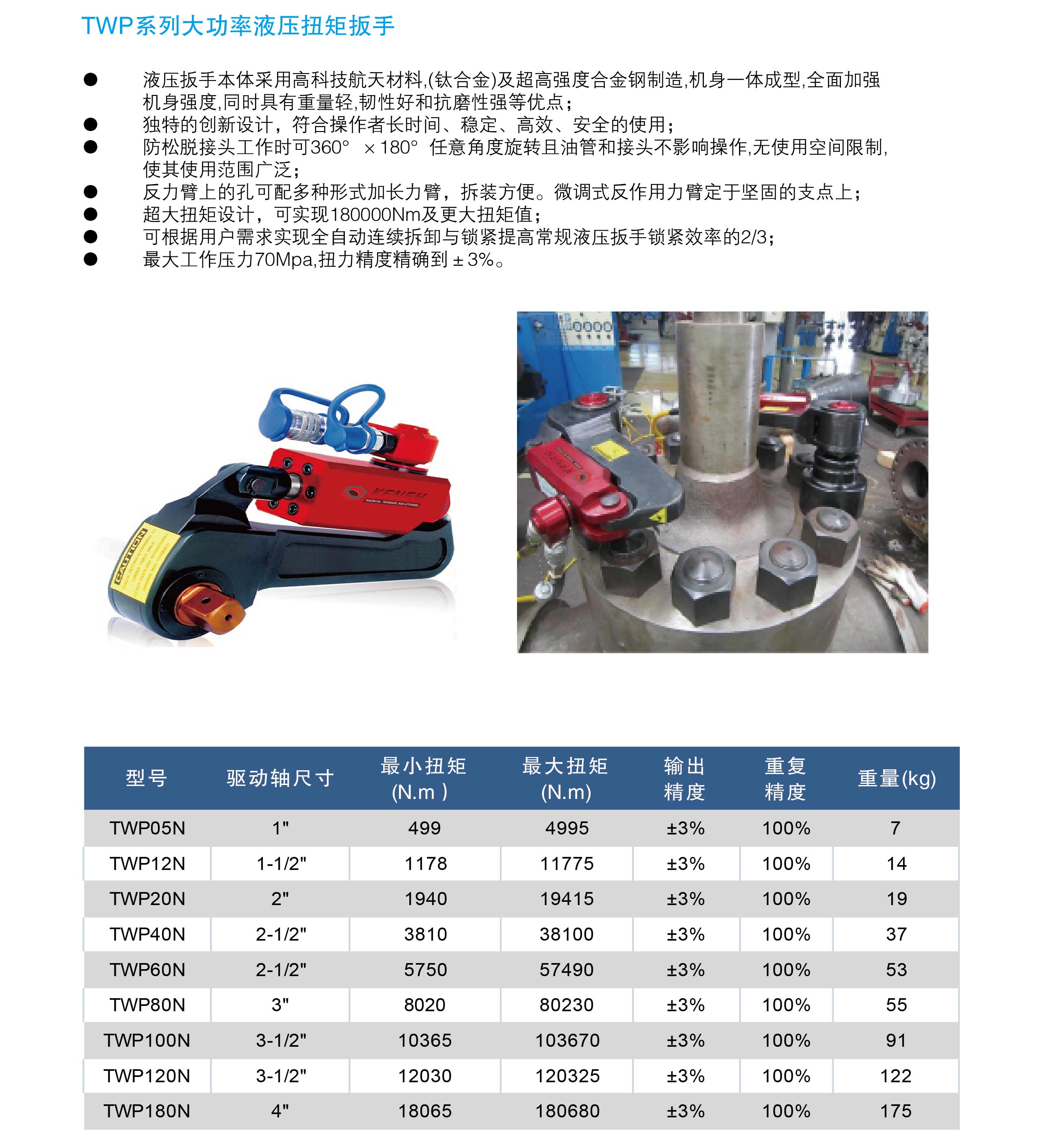

一、twp系列大功率液壓扭矩扳手

1、液壓扳手本體采用高科技航天材料,(鈦合金)及超高強度合金鋼制造,機身一體成型,全面加強機身強度,同時具有重量輕,韌性好和抗磨性強等優點；

2、獨特的創新設計，符合操作者長時間、穩定、高效、安  全的使用；

3、防松脫接頭工作時可360°×180°任意角度旋轉且油管和接頭不影響操作,無使用空間限制,使其使用范圍廣泛；

4、反力臂上的孔可配多種形式加長力臂，拆裝方便。微調式反作用力臂定于堅固的支點上；

5、超大扭矩設計，可實現180000nm及更大扭矩值；

6、可根據用戶需求實現全自動連續拆卸與鎖緊提高常規液壓扳手鎖緊效率的2/3；

7、最大工作壓力70mpa,扭力精度精確到±3％。

二、結構及工作原理

液壓扭矩扳手（液壓扭力扳手)由手動高壓泵和帶棘輪式液壓扭矩扳手兩部分組成。操縱手動高壓泵的手柄，液壓缸產生推力，經過曲柄系統形成力矩，帶動螺母轉動一個角度，使扭矩傳遞到帶棘輪裝置的內六角套筒上從而傳遞給螺栓聯接，按要求預緊螺栓。

手動高壓泵由操縱手柄，高壓泵、換向閥、油箱、壓力表和帶快速接頭的輸油管等組成。帶棘輪式液壓扳手由高壓油口、液壓油缸、曲柄、反力桿、棘輪裝置、套筒等組成、前者系動力源部件，后者為扭矩執行機構。

三、操作方法

1、根據預緊螺母的尺寸選配內六角套筒。

2、按照螺母需要擰緊或松開的要求，組合棘輪（擰緊螺母時用右向棘輪，松開螺母時用左向棘輪）。

3、把帶快速接頭的高壓、低壓膠管插入扳手和換向閥的連接處（高壓1/4”，低壓為3/8”），并要求插入到位后，將快速接頭的外套轉動一個角度，以鎖緊。

4、反力桿應依靠在相應的內六角支承套或其它能承受反力的地方。

5、扳手連桿轉角的大小應控制在反力桿標定的角度范圍內。

6、打壓時，應將放氣閥向左旋轉一周，打開放氣閥，待空氣放盡后將其關閉。

7、手動泵打壓時，按液壓缸活塞桿的伸和縮轉動換向閥手柄，當手柄在左側位置時,活塞桿則伸，反之為縮，而在中間位置時壓力為零。

8、打壓時，通過觀察壓力表讀數值（mpa），即可得出扭矩值。在事前應根據表2所給出的公式計算出所需扭矩值（n.m）時的壓力值（mpa）。

9、預緊結束后，把換向閥手柄放中間位置，使其壓力回零。

10、卸下帶快速接頭的高、低壓膠管時，應首先將快速接頭的外套旋轉一個角度，使其缺口對準限位銷向前推，這樣即可拔出接頭。
