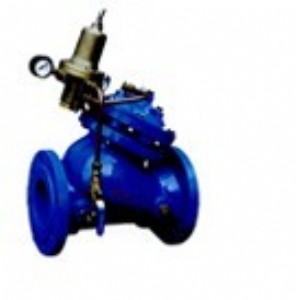

ax742x安  全泄壓持壓閥

產品概述

  ax742x安  全泄壓持壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。安  全泄壓/持壓閥一般安  裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。安  全泄壓/持壓閥廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。

工作原理

1.安  全泄壓持壓閥利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。ax742x安  全泄壓/持壓閥利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

2.當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。

3.當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。

工作特點

1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。

2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。

3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

ax742x隔膜式安  全泄壓持壓閥結構圖

主要外形連接尺寸dn506580100125150250200300350400450500600l205216250320365415500605698787914978978150h300337467520580640778889101010371264129413241600ax742x隔膜式安  全泄壓持壓閥安  裝示意圖
