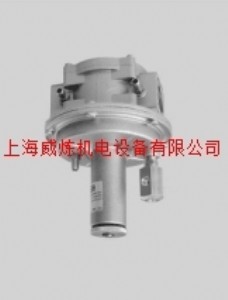

工業窯爐閥門ag 05

— 空氣 / 燃氣比例調節閥是在空氣壓力變動時，保持空氣、燃氣比例恒定的設備。

—它可以使空氣 / 燃氣比例達到 1:1 或混合比例數從 1:2 至 1:20。

—空氣 / 燃氣比例調節閥必須按氣流流動方向安  裝，按箭頭（在閥體上）所指方向水平安  裝。（按安  裝

示例）。

—進氣端壓力必須高于控制端壓力。

—為了使空氣 / 燃氣比例達到 1:1，必須直接把圖示中空氣取樣管③和連接器①合適的連接。

—為了使空氣 / 燃氣比例從 1:2 到 1：20，必須調節如圖⑩所示的調節器調節流量。

—安  裝如安  裝圖所示。

—空氣壓力表與圖示中④連接。

—調節圖示中⑤確保空氣順暢。

—通過調節圖示中②達到所要求的空氣設定值。

外型尺寸表（mm）：

型 號 口 徑 a b 閥重（kg）

agp 02 dn15 120 155 0.85

agp 03 dn20 120 155 0.85

ag 04 dn25 120 193 1.4

ag 05 dn32 160 245 3.3

ag 06 dn40 160 245 3.3

ag 07 dn50 160 245 3.3

ag 08 dn65 290 471 12.2

ag 09 dn80 310 478 12.6

ag 10 dn100 350 504 17.8
