一、監測系統可以實現以下功能：

1．井上計算機動態模擬顯示監測參數、報警；

2．井下現場數據顯示和報警；

3．井下數據可以實現工作面無線傳輸；

4．井下數據巷道局域網傳輸或者電話線傳輸；

3．監測數據在傳輸故障時候自動記錄存儲；

4．連續監測曲線顯示、分析；

5、監測數據綜合專業化分析；

6．歷史數據查詢及報表輸出；

7．局、礦頂板動態監測網絡功能；

二、礦壓監測系統具有以下技術特點

1、該系統支持多個子系統和多元礦壓參數監測，系統支持最多達16個獨立采區（測區）的礦壓監測，每個測區內可兼容工作阻力、頂板離層、圍巖應力、錨桿支護應力、鉆孔應力多元參數監測。系統容量達1000個測點。

2、系統根據采場地質條件采用了兩級總線設計，總線之間完全隔離，工作面和巷道數據無線采集傳輸。

3、系統數據傳輸不但支持以太網總線傳輸模式，還具有l(wèi)onworks 總線傳輸模式以方便與原礦監控系統兼容。

4、智能一體化監測傳感器，微處理器控制，具有現場獨立報警設置功能，電池供電，超低功耗設計，可連續工作一年以上。

5、監測傳感器內置無線傳輸模塊，實現工作面現場無線數據傳輸，使用方便，減少現場維護量。

三、系統組成與要求：

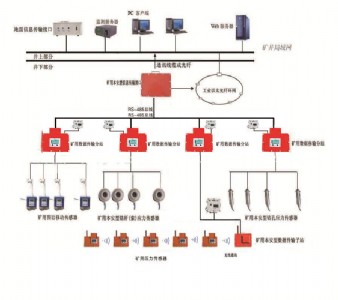

1、礦壓監測系統的結構與組成

綜合數據監測系統主要由地面中心站監控主機和軟件、通訊適配器、通訊電纜或光纜、礦用隔爆兼本質安  全型電源箱、井下監控基站、無線數據收發機、礦用本安  型數字壓力計、圍巖移動傳感器、錨桿錨索應力數字壓力計、鉆孔數字壓力計及防雷柵等單元構成。

監控軟件對數據進行處理、顯示并進行打印，通訊適配器通過rs232接口與監控主機相連接；電源箱為井下監控基站提供本質安  全型電源；井下監控基站與收發機進行無線雙向通訊，并將采集到的數據進行處理后通過傳輸線路上傳到地面中心站；監測數據通過無線模塊傳送到無線收發機。

2、地面中心站

a)工業計算機：p4 2.8ghz/512mb/2x160gb/17’lcd；

b)激光打印機：hp laserjet 5200；

c)通訊適配器；

d)操 作 系統：windows xp；

e)數  據  庫：sql【敏感詞】 2005；

f)監控軟件；

g)地面監控主機能保存一年以上的監測數據。

3、 礦用隔爆兼本質安  全型電源箱

為井下基站及其傳感器提供本安  電源，具有兩路本地?cái)嚯姽δ芗皞溆秒姵毓╇姽δ堋．?dāng)交流電源停電時，后備電池可使基站連續工作2小時以上，單獨維持單個基站可達10小時以上。

(1)防爆形式：礦用隔爆兼本質安  全型，防爆標志為exd[ib]i；

(2)具有本安  電源、備用電源及斷電器三大功能；

(3)可提供1路12v、8路18v直流本安  電源；

(4)保護措施完善，輸出電壓穩定；

(5)ac127v、220v、380v、660v多種電壓等級靈活輸入；

(6)采用先進的開關電源二次穩壓，效率高且適應電壓范圍寬。

4、井下監控基站

井下監控基站具有多通道、多制式的信號_采集和通訊功能，能及時將監測到的各種環境參數、生產狀態、實時傳送給地面中心站，并執行中心站發出的各種命令。同時，基站還能就地監測和顯示被測設備的運行狀況及檢測參數，及時發出報警和斷電控制信號_。

基站具備數據存儲功能，通訊中斷時，監控基站能保存4小時以上的監控?cái)?shù)據，等通訊恢復正常后，監控基站保存的數據能被監測主機正確接收、處理；基站自帶全向無線數據接收器，無需另配接收器以及相應的連接電纜。

a)防爆形式：礦用本質安  全型，防爆標志為exibi；

b)防護等級：ip54；

c)輸入端口：16個（模擬量、開關量均可）；

d)控制輸出：8路；

e)主要通信參數：

通訊方式：二線制無極性通訊；

通訊協議：lontalk，tcp/ip；

無線通訊：同頻異步半雙工；

收發頻率：433mhz；

通訊距離：≥ 25km；

可實時監測無線收發機的監測數據；

可通過井下工業以太環網與地面進行通訊；

5、 無線數據收發機

該設備裝在井下工作面與巷道交叉口，可隨時根據采動需要調整安  裝位置與基站進行雙向通訊，它既可接收井上下達的命令數據，也可主動向地面中心站發送采集數據信號_。

(1)低功耗設計，具備報警和通訊狀態指示功能。

(2)抗干擾能力強，可靠性高，體積小、重量輕；

(3)收發頻率：433mhz；

(4)免維護使用1年以上；

(5)防護等級：ip54；

(6)防爆形式：礦用本質安  全型，防爆標志為exibi(150℃)。

6、 通訊適配器

該設備安  裝于地面調度室，實現lonworks和rs232之間的信號_轉換。具備電源、工作狀態指示功能，接收井下基站發來的lonworks 通訊信號_，并將該信號_解調成rs-232c信號_傳送給計算機，將地面計算機輸出的rs-232c信號_經調制發送給井下基站。實現井上非本安  通信信號_與井下本安  通信信號_之間的電氣隔離。

(1)傳輸速率：5400bps；

(2)傳輸方式：二線制無極性，無主對等通訊；

(3)適配器與主機通訊：rs232；

(4)適配器與基站通訊：lonworks；

(5)最大通訊距離： 25km 。

7、礦用本安  型數字壓力計

(1)工作電壓： 由4節額定電壓1.5v的1號_東芝r20s干電池串聯

(2)工作電流：<=55ma

(3)壓力計精確度等級： 2.0級

(4)量程：0－60mpa。

(5)引壓孔直徑  Ø10。

(6)顯示方式：led數字顯示。

(7)通信方式：無線傳輸，收發頻率：433mhz。

(8)最大通訊距離： 200m

(9) 存儲數據量：8kbyter。

(10)工作時間：每5分鐘喚醒工作，其余時間進入休眠省電狀態。使用時間大于12個月。

8、礦用本安  型數字錨桿測力計

(1)工作電壓： 由4節額定電壓1.5v的1號_東芝r20s干電池串聯

(2)工作電流：<=55ma

(3)壓力計精確度等級： 2.0級

(4)量程：0－20mpa。

(5)引線方式：防水航空插頭。

(6)顯示方式：led數字顯示。

(7)通信方式：無線傳輸，收發頻率：433mhz。

(8)最大通訊距離： 200m

(9)存儲數據量：8kbyter。

(10)工作時間：每5分鐘喚醒工作，其余時間進入休眠省電狀態。使用時間大于12個月。

9、礦用本安  型數字鉆孔應力計

(1)工作電壓： 由4節額定電壓1.5v的1號_東芝r20s干電池串聯

(2)工作電流：<=55ma

(3)應力計精確度等級： 2.0級

(4)量程：0－20mpa。

(5)引線方式：防水航空插頭。

(6)顯示方式：led數字顯示。

(7)通信方式：無線傳輸，收發頻率：433mhz。

(8)最大通訊距離： 200m

(9) 存儲數據量：8kbyter。

(10)工作時間：每5分鐘喚醒工作，其余時間進入休眠省電狀態。使用時間大于12個月。

10、位移移動傳感器

(1)傳感器具有離層位移值累計量采集、存儲和顯示功能；

(2)傳感器具有離層位移值設置及報警指示功能；

(3)傳感器具有10分鐘自動采集，然后進入休眠節能功能；

(4)傳感器具有燈光喚醒顯示離層位移值功能；

(5)傳感器具有初始化參數設置、改_號_和調零功能；

(6)傳感器通信方式：無線傳輸，收發頻率：433mhz。

(7)最大通訊距離： 200m

(8)存儲數據量：4kbyter。

(9)工作時間：每5分鐘喚醒工作，其余時間進入休眠省電狀態。使用時間大于12個月。
