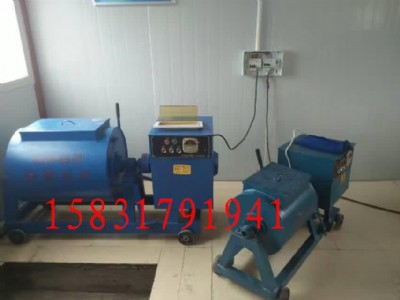

hjw-60（30）強制式單臥軸混凝土攪拌機

適用于建筑科研、檢測中心、大專院校及混凝土構件、施工單位試驗室、可攪拌普通混凝土和輕質混凝土，也可用到其它行業試驗室對不同物料進行攪拌。

技術參數：

（1）進料容量：66升 、

（2）出料容量：30\60升 、

（3）最大出料容量：66升 、

（4）攪拌均勻時間：≤45秒 、

（5）攪拌軸轉速：45轉／分 、

（6）電源電壓：380v～2.2千瓦、

（7）外形尺寸：1520×530×1060mm

（8）毛重：220kg

混凝土單臥軸攪拌機用途與特點：適用于建筑科研、建筑公司及混凝土構件單位試驗室，可攪拌普通混凝土和輕質混凝土，也可用到其它行業試驗室對不同物料進行攪拌，本機操作方便，攪拌效率高，殘余量小，清洗方便，是較為理想的試驗室用于混凝土攪拌的設備。

混凝土單臥軸攪拌機操作程序：

啟動前首先檢查旋轉部分與料筒是否有刮碰現象，如有刮碰現象應及時調整。

清理料筒內雜物。

啟動攪拌機前將筒體限位裝置鎖緊，然后再啟動。

攪拌軸旋轉方向應按筒體端面標記所示。

裝入的混凝土物料必須清除金屬和其它雜物。

根據攪拌時間調整時間繼電器的定時，注意必須在斷電情況下調整。

按動啟動按鈕，主軸便帶動攪拌鏟運轉。

達到規定時間后自動停機。

卸料時應先停機，打開鎖定銷，搬動手柄使料筒旋轉到一定位置，在使鎖緊銷定位旋轉主軸，使拌合料出筒外。

拌合物排凈后手動使筒體復位，將攪拌桶用鎖定銷定位。

清洗料筒，將水倒入料筒內使主軸運轉將料筒和鏟片沖洗干凈，也可用干砂清洗。

混凝土單臥軸攪拌機工作原理及結構：

1.原理：減速電動機通過連軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使筒內的物料由一側推向另一側，又由另一側推回原處的循環動作，使物料得到充分的攪拌，從而獲得較理想的攪拌效果。

卸料時須停機，打開鎖定銷，使筒體傾斜一定角度，再限位，按點動按鈕，可使攪拌好的物料倒出筒外。

2.結構：由機架、攪拌裝置、傳動系統，限位裝置及電器控制系統所主成。機架是整個設備的支撐部分，由槽鋼焊接而成。攪拌裝置由攪拌筒、攪拌軸、攪拌鏟片所主成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸主成一體，形成兩組螺旋方向相反，攪拌鏟與攪拌筒內壁間隙可微量調整。傳動系統由減速電機和連軸器組成。限位裝置由鎖定銷及定位孔組成。電器控制系統具有啟動、點動、停止、定時的功能。
