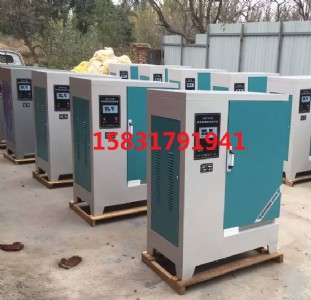

恒溫恒濕標準養護箱該設備是獻縣銳恒試驗儀器廠按照中國建材科學院水泥研究所的設計標準進行生產的設備，該機采用智能儀表控制溫度濕度、大功率超聲波加濕器進行加濕處理、進口壓縮機制冷、水浸式加熱管進行加熱；同時該設備由不銹鋼板制作內膽，外殼采用靜電噴涂式設計，完全滿足各大水泥制品廠、建筑單位、科研院校對水泥混凝土試塊的標準養護。

技術參數：

1.控溫精度： ± 0.1 ℃

2.箱內溫差： ≤ ± 2 ℃

3.濕度控制： ≥ 95 ％（可調）

4.工作電壓： 220v ± 10 ％

5.加熱功率： 600w

6.壓縮機功率 158w

7.內部尺寸：

shby-40b型：650×500×1150mm

shby-60b型：1250×500×1150mm

shby-90b型：1450×650×1150mm

8.可放砼試件(標準試塊150×150×150mm)：

shby-40b型可以放置20組

shby-60b型可以放置40組

shby-90b型可以放置60組

一、簡介：

該設備是對水泥、砼試塊進行恒溫恒濕標準養護的首選設備，由中國建材科學院水泥研究所設計，獻縣銳恒試驗儀器廠按照其設計標準要求進行生產，采用不銹鋼板制作內膽，進口壓縮機制冷，水浸式加熱管加熱，超聲波加濕器進行加濕，智能儀表控制溫度、濕度，靜電噴涂（烤漆）式外殼，全封閉式外包裝，其性能標準完全符合gb/t17671-1999、gb/t50081、jg/t3027標準要求。

二、技術參數：

1.控溫精度： ± 0.1 ℃

2.箱內溫差： ≤ ± 2 ℃

3.濕度控制： ≥ 95 ％（可調）

4.工作電壓： 220v ± 10 ％

5.加熱功率： 600w

6.壓縮機功率 158w

7.內部尺寸：

shby-40b型：650×500×1150mm

shby-60b型：1250×500×1150mm

shby-90b型：1450×650×1150mm

8.可放砼試件(標準試塊150×150×150mm)：

shby-40b型可以放置20組

shby-60b型可以放置40組

shby-90b型可以放置60組

三、結構與工作原理：

1.結構：

箱體采用內外兩層，由外箱體和內箱體.，外箱體采用優質冷軋鋼板，內箱體采用不銹鋼板，擱板采用不銹鋼型材制成，防腐蝕性好。內箱體下邊的水箱用于加熱及輔助增濕，增濕系統以超聲波增濕儀為主，水加熱蒸發為輔，自動控制系統由控溫儀及控濕儀表按給定的溫、濕度制冷，加熱以及增濕實行自動切換，箱內溫、濕度由儀表數字顯示。

2.工作原理：

溫控：當箱內溫度低于溫控儀下限給定值時，溫控儀輸出加熱信號指令電熱原件開始工作，反之溫度高于上限給定值時，溫控儀指令制冷系統工作，當箱內溫度達到所需要求時，即自動停止加熱或制冷。

濕控：采用超聲波加濕器增濕，能保證箱內濕度達到≥95％,由溫控儀自動控制增濕裝置，當濕度<95％時，溫控儀指令增濕器工作，達到回差值后，自動停止工作，回差值應調在0-1℃，不易過大。

四、使用方法：

1.拆開混凝土養護箱包裝，將主機安  放在通風干燥處，在環境溫度2~38℃,相對濕度不大于85％,周圍無強烈振動及強電磁場影響的室內。

2.打開混凝土養護箱工作室正門取出超聲波加濕器，并將加濕器內加滿水。

3.打開側門，將加濕器放置在側門工作臺板上，接通加濕器電源，打開加濕器將加濕器工作調至最大。

4.將工作室內箱底注滿水，加至末層擱架以下，電熱管以上2cm。將養護試件放置在擱板上。

5.將混凝土養護箱電源接通，按下電源開關，加熱管進入工作狀態將溫度升至設訂值20℃。

6.出廠時本儀器已編入標準設定程序，溫度控制值為20.0℃±1.0℃,濕度控制值為95％±1.5％,無特殊要求,不能改變控制程序,否則將可能出現控溫、控濕超出技術范圍，如需要改變控制值數據，可按照控溫儀說明書修改程序。

7.當溫度低于高于設定溫度20℃時，智能儀表控制加熱管停止加熱，同時控制壓縮機啟動制冷，將溫度降至20℃；當溫度低于20℃時，儀表控制壓縮機停止工作，同時啟動加熱管，使溫度升至20℃，以此循環將溫度恒定在20℃，濕度控制亦是如此。

五、注意事項：

1.養護箱應在通風、干燥、平整、無腐蝕的環境中使用，日常使用中注意保持水箱、增濕器的水位，以保證正常使用。

2.養護箱就位后，需靜止24小時方能通電開機，電壓不準低于160v或高于240v，電壓不穩會燒壞控制儀，必須用穩壓電源。

3.壓縮機不能頻繁啟動，制冷工作停電或停止必須間隔5分鐘，再開始二次啟動，以免損壞壓縮機。

4.設備不準倒置，以免壓縮機潤滑油和制冷劑  混合，損壞制冷機組。

5.搬運時不得傾斜45度。

6.工作前進行絕緣測試，以免漏電發生危險。

7.加入水箱內的水最好是40℃。

六、故障檢修與排除：

故障原因

排除

不恒溫

儀表后部感溫探頭振脫或電熱管損壞。

指示燈不亮

燈泡損壞或電源接虛，溫控儀保險絲燒斷。

靈敏度差

啟動時不要打開箱門。

箱膽漏水

用環氧樹脂粘接。

加濕不正常

加濕器保險絲更換。

放不出水

水閥堵塞

不制冷

管道阻塞或在運輸中管道漏，重新抽空，加氟

不加溫

電熱管損壞或連線振脫。

門封不嚴

用加溫方法把磁膠條拉寬，解決方法（用電吹風）
