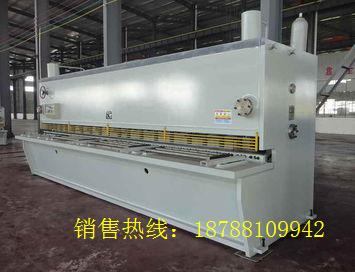

qc11k 系列閘式剪板機技術參數-技術說明

 一、設備的技術先進性描述

       1、本機采用框式鋼板焊接結構，振動時效消除應力，具有良好的剛性和穩定性

       2、上、下刀片刀口間隙由電動減速機調節，刻度盤指示數值，調整輕便迅速、正確可靠。

       3、矩形刀片，四個刃口均可使用，使用壽命長。剪切角度可調，減少板料扭曲變形，根據板厚的大小調整剪切角，大大提高剪切效果。

       4、刀架定位采用滾動導軌，消除導軌間隙，實現無間隙運行，提高剪切質量。上刀架采用內傾結構，便于落料，并能提高工作的精度。

       5、設有機動后擋料，數顯器直觀地顯示后擋料的位置。

       6、采用先進的集成式液壓系統，蓄能器回程，工作平穩可靠、強度高、剛性好

二、機器的主要部分及結構說明

1、機架：

由鋼板焊接成框形結構，焊后經振動時效處理，具有良好的剛性和穩定性，兩油缸安  裝在固定機架的兩側頂端，驅動上刀架上下往復運動；工作臺面上設有輔助刀座，便于下刀架作微量調節，工作臺面上裝有送料球，操作輕便。

上刀架的導向為滾動導軌，安  裝在前支承軸上的蝶形彈簧經預壓使滾動導軌的間隙得以消除，從而達到無間隙運行，機床精度得以保證和提高。

2、刃口間隙調整裝置

裝在刀架后上方的支承輥為偏心軸，調節偏心軸旋轉，使刀架向前或向后擺式，從而達到上下刀片間隙的調整。

機床裝有刻度盤，該刻度盤上的數值為被剪板料的厚度，用戶可按板厚在刻度盤直接讀取。

3、壓料裝置

由安  裝在機架前橫梁上的一組壓料缸組成，壓料油缸進入壓力油后，壓料頭在克服彈簧的拉力后下壓，壓緊板料，在剪切完成后借助于彈簧拉力復位。壓料力的大小隨被剪板料的厚度而增減。

4、前、后擋料

前擋料：裝在工作臺面上，用標尺指示數值，調節裝在左右托架上的活動擋塊達到所需的數值即可。

后擋料：裝在上刀架的橫板下方，隨上刀架上下運動，后擋料的調節由電機驅動，在操作面板上按鈕“＋”或“－”，即可達到后擋料板的前后位置調節，后擋料的位置數值由裝在機床前橫梁左上方的數顯器顯示。后擋料的調節范圍為20～1000，可在此范圍內任意調節。

5、液壓系統：

由控制閥組、油泵、油缸、蓄能器、壓料缸、及組合油路等組成。整個系統結構合理、噪聲低，運行順暢，安  全性能好。

6、電氣部分：

由控制電器柜、中間連接線、控制面板和主、副電機、腳踏開關等裝置組成，安  全系數高，整體性能優良。
