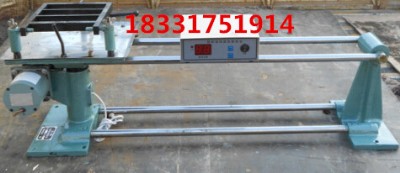

zs-15型水泥膠砂振實臺 振動臺廠家批發

水泥膠砂振實臺安  裝方法

水泥膠砂振實臺 的正確安  裝對試件的制作和試驗結果至關重要，安  裝時請按以下步驟進行。

   1、按國家標準gb/t17671-1999中的4.2.5要求、振實臺安  裝在高度約400mm的混凝土基座上。混凝土體積約為0.25m3、重約600kg。需防外部振動影響振實效果時，可在整個混凝土基座下放一層厚約5mm天然橡膠彈性襯墊。并注意機體應有良好的用電安  全接地。

   2、將振實臺用地腳螺釘固定在基座上，安  裝后成水平狀態，可用高度尺校正振實臺臺面四角的高度在1mm以內，長度方向水平在0.5mm以內、儀器底座與基座之間安  鋪一層新鮮厚砂漿以保證它們完全接觸。同時也可用此方法調整臺面和臂桿呈水平。

   3、待水泥膠砂凝結硬化后擰緊地腳螺釘，注意擰緊力應基本一致，防止設備變形，然后將圖“1"所示中臺面抬起，凸頭與定位套不應有卡阻現象，若發現有卡阻現象，一般是水平未校準、應尋找原因后校準。

   4、地腳螺釘位置如簡圖：

水泥膠砂振實臺使用與維護

   1、操作前應拿掉定位套，檢查各運動部件是否運動自如，電控部分是否正常，加注潤滑油后開機空轉，檢查一切正常方可使用。每次使用前必須拿掉定位套。

   2、電氣原理請見附圖。接通電源前，帶鎖開關sw處于閉關狀態（即按鈕彈出位置）。按下開關并鎖住，電機運轉，電子計數器從零計數，當?shù)?0次時停轉。再次操作，可按放兩次sw，即能重復執行。

   3、本電路由于不用電源變壓器，電路部分都與電源電壓有關，外殼必須保證安  全接地（認真檢查電源插頭座的pe黃綠線是否安  全接地，而不是接電源零線。

   4、有油杯的地方加注潤滑油，凸輪表面涂薄機油以減少磨損。

   5、使用后應清掃儀器上的各種雜物，保持清潔，并將定位套放與原位，以免臺面受力而影響中心位置。

   6、儀器經過一段時間使用后，如振幅變大超差，可用隨機所附墊圈進行調整。具體方法是將止動器固定螺釘松開，取出止動器，將墊圈放入下面重新將固定螺釘上緊。

   7、振幅檢驗：

      a、將隨機所附14.7mm檢驗塊放入圖“1"所示凸面與止動器之間，用手撥動凸輪，凸輪應與軸承相接觸。

      b、同樣方法用15.3mm檢驗塊放入，則凸輪與軸承不應接觸，滿足以上兩個條件即儀器振幅為合格。方可進行工作。

水泥膠砂振實臺概述

   zs-15型水泥膠砂振實臺是為我國水泥膠砂強度檢驗方法等同采用iso679：1989（e）國際標準而設計。該儀器等效采用iso679：1989（e）4.2.5標準，適用于水泥強度檢驗所用式樣的制備。

工作原理

   工作時由同步發動機帶動凸輪轉動，使振動部件上升運動，升到定值后自由落下，而產生頻率為60次/分的振動使水泥膠砂式試樣在重力的作用下振實。

水泥膠砂振實臺操作規程

   1.取下模套，將空試模和模套固定在振實臺上，用一個適當勺子直接從攪拌鍋里將膠砂分二層裝入試模，裝第一層時，每個槽里約放入300g膠砂，用大播料器，垂直架在模套頂部沿每個模槽來回一次將料層播平，接著振實60次。再裝入第二層膠砂，用小播料器播平，再振實60次。

   2.注意：接電源前帶鎖開關sw處于閉關狀態（即按鈕彈出位置）。按下開關并鎖住，電機運轉，電子計數器從零計數，當?shù)?0次時停轉。再次操作，可按放兩次sw，即能重復執行。

   3.移走模套，從振實臺上取下試模，用一金屬直尺以近似90o的角度架在試模模頂?shù)囊欢耍�然后沿試模長度方向以橫向鋸割動作慢慢向另一端移動，一次將超過試模部分的膠砂刮去，并用同一直尺以近乎水平的情況下將試體表面抹平。

   4.接近終凝時在試模上作標記或加字條示明試件編號和試件相對于振實臺的位置。

   5.使用后切斷電源，將振實臺擦試干凈，保持外觀清潔無塵，并將定位套放于原位，以免臺面受力而影響中心位置。

注意事項

   1. 計數用的接近開關與凸輪間的距離應保持在1-1.5mm，長期使用時應注 意防治松動，以免出現故障。

   2. 工作時，卡具要鎖緊，以免出現意外。

   3. 注意保養設備整潔，每次使用后應及時清理水泥砂漿，并擦干凈。

   4. 控制器要注意防塵防潮。

水泥膠砂振實臺技術數據

   1、振動部分總重量               20kg±0.5kg

   2、落距                         15mm±0.3mm

   3、振動頻率                     60次/60秒±2秒

   4、電動機型號                   90tdy4

   5、電動機轉速                   60轉/分

   6、電動機功率                   70w

   7、電源電壓                     ac220v

水泥膠砂振實臺工作原理

   該儀器主要由振動部件，機架部件和接近開關程控系統組成，見圖工作時由同步電動機帶動凸輪轉動，使振動部件上升運動，升到定值后落下，而產生振動使水泥膠砂在力的作用下振實，該儀器采用接近開關計數自動控制，60次后自動停止，使用方便，計數準確。
