折彎機是屬于鍛壓機械中的一種,主要作用就是金屬加工行業。產品廣泛適用于:輕工、航空、船舶、冶金、儀表、電器、不銹鋼制品、鋼結構建筑及裝潢行業,折彎機是目前對板料特別是大型板料進行鈑金加工的首選機械,通過選配各種不同的模具,可以對板料進行彎邊、拉伸、壓圓、沖孔等等。折彎機可分為機械和液壓兩種,液壓折彎機按同步方式又可分為:機械同步、扭軸同步、機液同步,和電液同步。液壓折彎機按運動方式又可分為:上動式、下動式。下動式是工作臺及工作臺上的工件一起向上運動,滑塊不動,目前國內市場上已經比較少見了,多數是上動式的了,上動式的是工作臺及工作臺上的工件不動,滑塊向下運動。按控制方式又可分為:普通控制、經濟型數控和標準型數控。

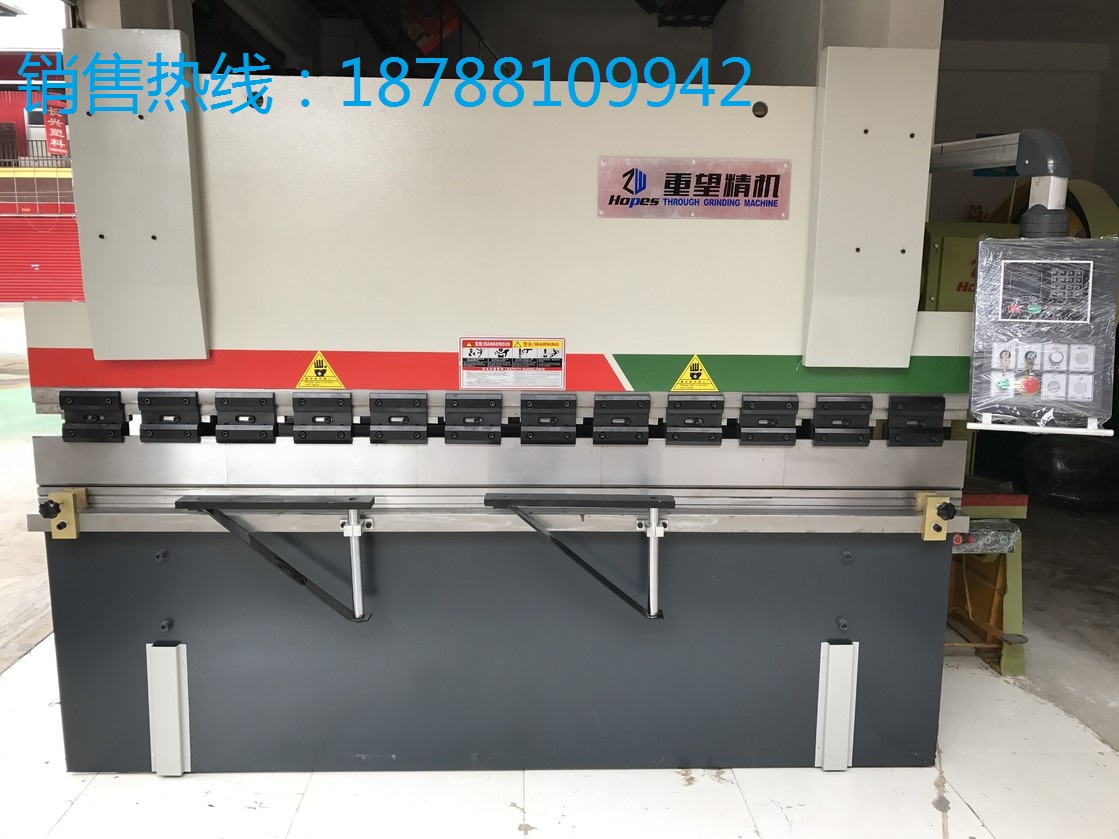

下面我簡單的說下wc67y-40/2500型液壓板料折彎機的特點。wc67y指液壓、上傳動、雙油缸、扭軸同步、非數控的,40/2500指公稱壓力40噸、工件長度2500mm。它的結構與特點:

1、采用全鋼焊結構,具有足夠的強度和剛性,并通過時效振動或退火爐消除了內應力。

2、墻板采用了c形結構,所以能通過二臺并排放置來加工大型工件。

3、液壓上傳動,安  置于機床兩端的油缸與滑塊連接,直接驅動滑動工作。

4、滑塊同步機構采用扭軸強迫同步,使滑塊平穩運動。

5、定位采用油缸內置機械檔塊結構,重復定位精度高。

滑塊行程和后擋料距離可以電機快速調整,手動微調,計數器顯示。

6、滑塊可以停止在任何位置,提高了安  全性能。

7、上模有快夾裝置,縮短了換模時間,提高生產效率,上模有手動調整裝置,提高了工件精度和模具壽命。

8、抗偏載能力稍弱。

操作說明及注意事項

1、嚴格遵守機床工安  全操作規程,按規定穿戴好勞動防護用品。

2、啟動前須認真檢查電機、開關、線路和接地是否正常和牢固,檢查設備各操縱部位、按鈕是在正確位置。

3、檢查上下模的重合度和堅固性;檢查各定位裝置是否符合被加工的要求。

4、接通電源,在控制面板上打開開關,再啟動油泵。

5、啟動后空運轉5-10分鐘,上滑塊滿行程運動2—3次,如發現有不正常聲音或有故障時應立即停車,將故障排除,一切正常后方可工作.

6、工作時應由1人統一指揮,使操作人員與送料壓制人員密切配合,確保配合人員均在安  全位置方準發出折彎信號。

7、板料折彎時必須在板料后方并雙手扶持板料,以防在折彎時板料翹起傷人。

8、下模�？谠谝话闱闆r下應選擇不小于8倍的板料厚度的寬度,若r弧不能滿足工件要求那在有足夠的壓力下可略小于此值。

9、折彎機上模下行至最底部時必須保證有一個板厚的間隙,否則會對模具和機器造成損壞。

10.機床工作時,機床后部不允許站人。

11.嚴禁單獨在一端處壓折板料。

12.運轉時發現工件或模具不正,應停車校正,嚴禁運轉中用手校正以防傷手。13.禁止折超過板料折彎機性能的板料,以免損壞機床。

14.經常檢查上、下模具的重合度;壓力表的指示是否符合規定。

15.調板料壓模時必須切斷電源,停止運轉后進行。

16.在改變可變下模的開口時,不允許有任何料與下模接觸。

17.發生異常立即停機,檢查原因并及時排除。

18.關機前,要下模的兩側上放置木塊將上滑板下降到木塊上。
