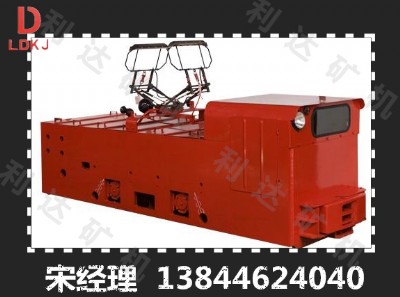

詳細說明架線式電機車是借受電弓從電路上取得電能的。當電機車運行時，受電弓沿著架空線滑動。架線式電機車的供電方式是，由中央變電所引來的高壓電纜，供給牽引變流所三相交流電源，經變壓器降壓，再經低壓電纜送到變流設備，將交流電變?yōu)橹绷鳌Ｖ绷麟娫吹恼龢O通過供電電纜與架空線導線相連接，期間的接點成為供電點，其負極通過回電電纜與軌道連接，相應的接點稱為回電點。工作時，沿軌道運行的電機車上部，靠受電弓接觸架空線獲取電能，下部則利用車輪與軌道接觸，構成一個回路，使?fàn)恳�電動機工作，從而使電機車牽引礦車行駛。

由此可見，架線式電機車的運行軌道，同時又是電流回路的導線。為了減少牽引電網的電壓降，一般在鋼軌的接縫處利用導線或銅片連接，以減少接縫處的電阻。

產品型號及含義

煤行業：

c――――――――機車

j――――――――架線式

y――――――――一端司機室

l――――――――兩端司機室

g――――――――鋼輪

z――――――――中間司機室

f――――――――復式能源（架線與蓄電池）

b――――――――斬波調速

p――――――――變頻調速

機械行業：

z――――――――架線式

k――――――――井下礦用

l――――――――露天礦用

c――――――――帶翅板配底卸式礦車用，其他數字分別代表粘重、軌距、電壓及設計序號。

其他數字分別代表粘重、軌距、電壓及設計序號。

窄軌架線式工礦電機車的使用環境

1、海拔高度：≤2000m

2、周圍溫度環境：﹣20℃-+40℃

3、最濕月月平均最大相對濕度為95％（同月月平均最低溫度不高于+25℃）
