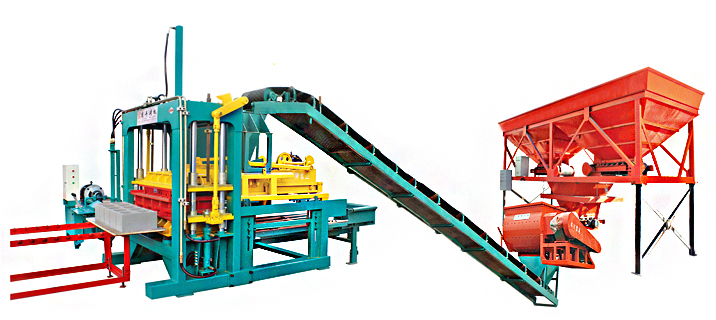

jf-qt5-20a型多功能震壓式墻地磚成型機

（一）具體配置：

 序號

 部件名稱

 功率

 備注

 1

 主機、布料機、泵站操作臺

 22kw

 2

 9米輸送機

 2.2kw

 3

 400雙軸臥式攪拌機

 11kw

 4

 出磚送板機

 5

 二次面料機

 生產地面磚時選購

（二）技術參數：

 序號

 項目

 參數

 1

 激震力

 68kn

 2

 震動頻率

 6500次/分

 3

 震幅

 15mm

 4

 噪音

 95db

 5

 震動時間

 6秒/次

 6

 外形尺寸

 3000*2300*2900（mm）

 7

 裝機容量

 26.4kw

 8

 整機重量

 8噸

 9

 最大壓力

 10噸

 10

 托板尺寸

 1100*570*20（mm）

 11

 操作人數

 10人

 12

 用地面積

 ≥4000m2

（三）適用磚型和產量：

 制品規格（長*寬*高）mm

 成型塊數

 生產周期

 每小時產量

 標　磚 240*115*53（mm）

 32塊

 20秒/次

 5760塊

 空心磚 390*190*190（mm）

 5塊

 20秒/次

 900塊

 多孔磚 240*115*90（mm）

 16塊

 20秒/次

 2880塊

 面包磚 100*200*60（mm）

 18塊

 20秒/次

 3240塊

（四）設備介紹：

jf-qt5-20 a型設備是通過多年精心研制，不斷改進打造而成，該型號設備在質量和穩定性上可以說是甄于完美。該機型主要特點是：操作簡單，更換模具可以生產不同型號尺寸的標準磚、空心砌塊、路面磚等，真正實現了一機多用。在保證設備穩定性的前提下，通過不斷改進，設備的震動力及震動頻率增大，配合獨到的液壓及輔助系統，使用該設備生產出來的制品密實度及強度大幅度提高，彌補了目前市場上存在的免燒磚壓力不夠，人們對免燒磚質量存在質疑的缺點。

   通過不斷改進使設備從攪拌到出磚真正實現了流水線式作業，大大節省人工，由于生產出的制品的密實度高，所以利用該設備生產出來的標準磚當時就可以碼垛，大大節省人力，并解決了建廠初期先要投入大筆資金購買大量托板的問題，因?yàn)樵蹚S的設備生產標準磚只需要托板20塊左右。由于設備價格低廉，操作簡單，便于維護，使得一些資金不太充裕，沒有建廠常識的小型個體經營者實現了建廠夢。投入小比資金帶來更大的經濟效益。

（五）設備特點：

1.任意更換模具實現一機多樣化。

2.往復撥叉式強制快速布料均勻。

3.激震與液壓結合，保證產品均勻的密實度。

4.強制式模具同步結構，確保制品厚度一致，脫膜平穩，成品率高。

5.實現送板、出板、骨料、震動、壓制自動化。

操作簡單，更換模具可以生產不同型號尺寸的標準磚、空心砌塊、真正實現了一機多用。通過不斷改進使設備從攪拌到出磚真正實現了流水線式作業，大大節省人工，由于生產出的制品的密實度高，所以利用該設備生產出來的標準磚當時就可以碼垛，大大節省人力，并解決了建廠初期先要投入大筆資金購買大量托板的問題，因?yàn)樵蹅兊脑O(shè)備生產標準磚只需要托板20塊左右。由于設備價格低廉，操作簡單，便于維護，使得一些資金不太充裕，沒有建廠常識的小型個體經營者實現了建廠夢。投入小比資金帶來更大的經濟效益。
