zg—31ⅱ型鋼軌空心鉆(由軌頂定位卡具改)說明書_內燃鉆孔機_型號規格

主要技術參數

1、電動機型號： jiz—sd04—23a

功率： 1.0kw

2、額定電壓： 220v

3、鉆孔轉速： ≤180r/min

4、鉆孔直徑： φ32mm

5、鉆孔用時： 60s

6、整機質量： 23kg

7、外形尺寸： 500mm×235mm×137mm

適用范圍

zg-31ⅱ型電動鋼軌鉆孔機適用于75kg/m以下各種軌型鉆孔作業。整體結構緊湊，夾軌裝置具有自鎖功能，定位準確、鉆孔精度高。采用空心鉆頭，鉆孔時具有自動給水功能，是工務部門維修、搶修及大修作業必備工具。

使用方法：

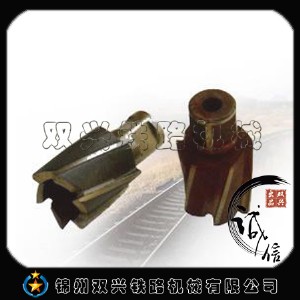

1、接通電源前，將空心鉆頭安  裝在主軸上。

2、將裝有冷卻液的注水桶放在整機同側，并把冷卻水管插入進水嘴。

3、上道作業前檢查：首先檢查電源線、保護套及外殼是否完好，有無漏電現象。然后空轉30秒鐘，檢查傳動部分是否靈活、有無異常雜音，螺紋連接是否松動，冷卻是否暢通等。

4、劃線：先在被加工鋼軌的軌頂一側面劃出孔距中心線，若調整滑板的上平面所對刻度線數字(43、50、60)與被加工鋼軌型號相符合，整機便可上道作業。否則，應松開兩圓螺母，旋動調高螺栓，使調整滑板的上平面對正于相適用的刻度線后，再旋緊兩圓螺母。

5、整機上道：手搬整機，使定位指示板的箭頭指正劃出的孔距中心線，旋動夾緊螺栓，觀察夾緊滑塊的小斜面與被加工鋼軌軌頂下頦小斜面是否貼合良好，若貼合間隙過大或貼合不上，應旋動調整螺栓，驅動調整墊板上下移動，使兩斜面得到良好的貼合(貼合間隙能控制在0.2～0.5mm時為最好)。然后旋緊定位螺釘和夾緊螺栓，整機便可準確地固定于被加工鋼軌上。

6、鉆孔前，先給注水桶打氣加壓(一般在10下左右)，然后打開電機開關，在各部件工作都無異常的情況下，扳動進給搬把實施鉆孔作業，鉆孔時頂尖接觸鋼軌后，冷卻液自動流出對鉆頭冷卻。

7、鉆孔時加力要均勻，切勿過猛，即將鉆透時，要放慢進給速度。

8、鉆孔完畢，操縱進給搬把將鉆頭退回，關閉電機。然后先向后推水閥，松開水閥即停止注水，拿走注水桶，再抬起卡緊搬把松開卡軌機構，將鉆孔機搬到另一鉆孔位置按相同方法進行鉆孔作業或整機下道。

zg—31ⅱ型鋼軌空心鉆(由軌頂定位卡具改)說明書_內燃鉆孔機_型號規格

工作原理

工作原理：內燃機通過離合器齒輪減速將動力傳遞給主軸，主軸帶動鉆頭旋轉，以進行鉆削運動;同時扳動進給搬把，通過齒條使主軸進給運動，達到鉆孔的目的。

zg—31ⅱ型鋼軌空心鉆(由軌頂定位卡具改)說明書_內燃鉆孔機_型號規格
