紫外線老化試驗機廠家批發，紫外線老化試驗機廠家供應，紫外線老化試驗機廠家報價，紫外線老化試驗機廠家直銷

一簡介：豪恩系列紫外老化試驗箱適用于非金屬材料的耐陽光和人工光源的老化試驗。源采用8只額定功率為40w的紫外熒光燈作發光源。紫外線熒光燈管，分布在機器的兩側，每側各4只（有uva-340和uvb-313光源供用戶選擇配置）。參照標準gb/t14522-93《中華人民共和國國家標準--機械工業產品用塑料、涂料、橡膠材料—人工氣候加速試驗方法》gb/t16585-1996《中華人民共和國國家標準—硫化橡膠人工氣候老化（熒光紫外燈）試驗方法》及gb/t16422.3-1997《塑料實驗室光源暴露試驗方法》等相應標準條款設計制造。

二、設備用途：豪恩系列紫外線老化試驗箱用于模擬由紫外光、雨水、露水引起的破壞，通過將被測材料暴露于受控高溫下光照與水份的交變循環中，對材料進行測試。它用紫外線燈管模擬陽光的輻射作用，用凝結水和噴水來模擬露水和雨水。只需幾天或幾個星期的時間，紫外線輻照設備就可以再現在室外需要幾個月甚至幾年的時間才會發生的損傷，其中包括褪色、顏色變化、失去光澤、粉  化、破裂、裂紋、起皺、起泡、脆化、強度降低、氧化等，其測試結果可用于選擇新材料，改善現有材料，或評估材料配方的改變。

三、工作原理：紫外老化試驗箱采用熒光紫外燈為光源，通過模擬自然陽光中的紫外輻射和冷凝，對材料進行加速耐候性試驗，以獲得材料耐候性的結果。可模擬自然氣候中的紫外、雨淋、高溫、高濕、凝露、黑暗等環境條件，通過重現這些條件，合并成一個循環，并讓它自動執行完成循環次數。

四、技術指標：

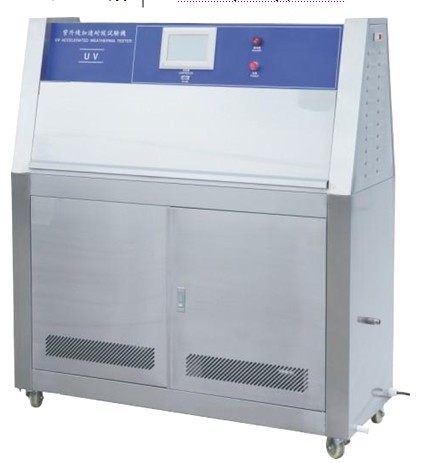

型號：he-uv8

1、工作室尺寸：400mm×1140mm×380mm （d×w×h）

2、外形尺寸：500mm×1300mm×1460mm （d×w×h）

3、紫外燈管參數：

3-1燈管型號：uv-a(315～400nm)、uv-b(280～315nm)任選

3-2燈管品牌：美國原裝進口atals

3-3燈的中心距離：70mm

3-4輻射強度：0.4w／m2～1w／m2以內可調（另選購）

4、試驗箱溫度指標：

4-1光照溫度范圍：50℃～70℃

4-2冷凝溫度范圍：40℃～60℃

4-3光照溫度容差:≤±2℃

4-4溫度波動度≤±2℃

4-5溫度解析度：0.1℃

5、黑板溫度計

5-1測量范圍：30～80℃

5-2容差為±1℃

6、濕度范圍：45％～90％r.h

7、控溫方式：pid自整定控溫方式

8、水槽要求：水深不大于25mm，并有供水自動控制器

9、樣品架：2套

9-1標準試件尺寸：75×90mm（可定做特殊規格樣品架）

9-2測試能力：48片

9-3試件離燈表面的最近平行面距離：50mm

9-4樣品的最大厚度：20mm

五、符合標準：

gb/t14522-93《中華人民共和國國家標準--機械工業產品用塑料、涂料、橡膠材料—人工氣候加速試驗方法》

gb/t16585-1996《中華人民共和國國家標準—硫化橡膠人工氣候老化（熒光紫外燈）試驗方法》

gb/t16422.3-1997《塑料實驗室光源暴露試驗方法》等相應標準條款設計制造

六、兩種暴露方式：用紫外老化試驗箱做老化試驗時，試樣表面溫度是一個重要的暴露參數，一般，溫度高會使聚合物降解過程加快，允許的試驗溫度應根據受試材料和老化性能評價指標而定。熒光紫外燈發出的紅外線比氙燈和碳弧燈少，試樣表面的加熱作用基本上是由熱空氣對流形成的。因此，黑板溫度計、黑標準溫度計、試樣表面和暴露室空氣之間的溫差是很小的。推薦以下兩種暴露方式：暴露方式1和2分別相應于①和②所述的設備。客戶也可采用其他方式，但應在試驗條件中說明暴露條件。

暴露方式1

試樣經一段光暴露期后，繼之為無輻照期(其時溫度發生變化和在試樣上形成凝露)的循環試驗。試驗期按有關標準規定，如無規定循環條件，推薦采用下述循環：

在黑標準溫度60℃±3℃下輻照暴露4h或8h，然后，在黑標準溫度50℃±3℃下無輻照冷凝暴露4h。

注：有些聚合物(例如pvc)的老化降解對于溫度很敏感，這種情況下建議采用低于60℃的輻照暴露溫度(例如50℃)以模擬較冷的氣候。

選用輻照暴露繼之冷凝暴露的程序時，可允許的輻照或冷凝暴露期最短為2h，以保證各暴露期條件達到平衡。

暴露方式2

試樣連續進行輻照暴露且有定時噴水的循環試驗。試驗期相關標準規定。如無規定，推薦如下的試驗條件：

在黑標準溫度50℃±3℃，空氣相對濕度(10±5)﹪條件下輻照暴露5h，然后，在黑標準溫度20℃±3℃下繼續輻照暴露并噴水1h。

注：①：在設備中通過濕氣冷凝機使試樣暴露面凝露潤濕。濕氣是由設置在試樣架下方的容器內的水加熱而產生的。

②：當設備不符合暴露方式1時，可采取提供控制暴露室內相對濕度的方法，或者用純水或模擬酸  雨的水溶液噴淋試樣的方法。用水參照gb/t 9344-88要求。
