qdcp-100氣動沖片機 氣動壓片機 橡膠沖片機 防水卷材沖片機廠家價格

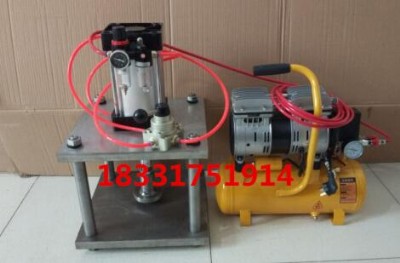

氣動沖片機

·產品型號：qdcp-100

·主要適用范圍及功能：

 該機用于將橡膠、塑膠、皮革及其他特殊材料沖切成各種標準規定的試片，供試驗時用。亦可充當小型沖床使用。該機由直線氣缸、上壓板、下壓板、切刀、氣動換向開關、氣動閥組、靜音氣泵等部分組成，根據不同試樣改變切刀即可，該機具有操作方便，制樣速度快，等特點。是傳統沖片機更新換代的產品。

   主要技術指標：

   1、 最大行程：100mm

   2、 工作臺規格：350mm*350mm

   3、 有效面積：300mm*300mm

   4、 使用氣壓：0--0.8mpa

試驗準備

1、本機安  裝時打好基礎，找好水平用m8膨脹螺栓固定即可。

2、把裁刀輕輕放在壓力盤的底部，壓力盤下面配有超強力磁鐵，能穩固裁刀，安  裝快捷，調整方便。

3、試件沖壓時應在工作臺配備硬木或膠板以防損壞刀口。

實驗完畢后應將表面清理干凈、壓力盤、沖壓柱涂防銹油脂，套好防護罩。

氣動沖片機操作規程

1、連接好空壓機

2、檢查并清理沖片機下壓工作區

3、將塑料墊板平放在沖片機下工作臺，將試樣放在塑料墊板上，

4、將菜刀平穩放在試樣上，裁刀刀刃朝試樣放置，盡量使裁刀背部放置在沖片機移動機臺中心區域，

5、按下沖片機前面的紅色按鈕，沖片機移動機臺開始下壓，壓倒試樣后稍作停留，松開紅色按鈕，沖片機移動機臺上升，取出試樣。

氣動沖片機注意事項

1、切片開始前檢查沖片機工作區域，確保無異物。

2、沖切裁刀刀刃平面應與試樣板平行，沖切時裁刀刀刃禁止接觸底板，以免損傷刀刃。

3、沖切裁刀經使用后，應涂上防銹油，以防銹蝕。

4、定期給起亞調節器加注潤滑油。

5、禁止多人同時操作機器，或將手指放置在沖片機移動機臺工作區域，以免受到傷害。

6、停止使用時需切斷電源，防止觸碰

主要配置：沖片主機一臺、 靜音氣泵一臺

  國標刀模四套（注：出廠設備不配裁刀、根據客戶要求另配）

  i型（啞鈴型）總長l=120mm

               端部寬度b=25±0.5mm

               標距lο=40mm

 ⅱ型（啞鈴型）總長l=115m

               端部寬度b=25±1mm

               標距lο=25mm

 ⅲ型（啞鈴型）總長l=150mm

               端部寬度b=10±0.5mm

               標距lο=50mm

 ⅳ型（啞鈴型）總長l=不小于150mm

               端部寬度b=10-25mm

               標距lο=50mm
