kxg30礦用本安  型鉆孔成像檢測儀：

礦用鉆孔電視成像儀 井下電視簡單介紹：zkxg30礦用鉆孔成像軌跡檢測裝置是一款對鉆孔進行全方位檢測的高科技設備，產品集鉆孔拍照、窺視(錄像)、成像和軌跡測量等功能于一體，一次測試，完成以前多次測試的工作量，同時可以獲取鉆孔動態錄像視頻、局部高清照片、全孔壁展開平面圖和鉆孔空間軌跡，高效快捷。

礦用鉆孔電視成像儀 井下電視主要應用：

1.對鉆孔進行全孔壁成像、錄像，關鍵部位抓拍圖片等；2.區分礦體、巖體、煤層、夾矸、土層等各種地質結構體；3.觀測斷層裂隙產狀及發育情況；4.觀測含水斷層、溶溝溶洞、含水層出水口位置等；5.從成像平面圖上量測地層或各種構造的厚度、寬度、走向、傾向和傾角等；6.觀測和定量分析煤層等礦體走向、厚度、傾向、傾角，層內夾矸及與頂板巖層的離層裂縫程度等；7.特別適合煤礦頂板地質構造、煤層賦存、工作面前方斷層構造、上覆巖層導水裂隙帶等的探測。8.適合于各種形狀和功能的鉆孔的檢測，如水平孔、垂直孔、傾斜孔等；如錨桿錨索孔、瓦斯抽放孔、抽排放水孔和地質勘探孔等；

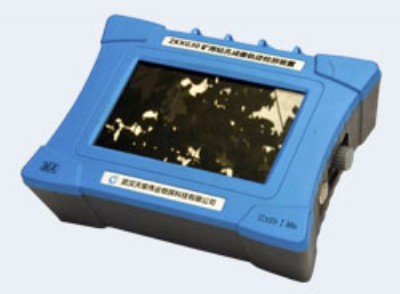

礦用鉆孔電視 礦用鉆孔電視成像儀性能指標：礦用鉆孔成像軌跡檢測裝置主機型   號zkxg30-z煤安     標志：本質安     全型防爆標志：exib i mb安     標證號：mfc130173防爆證號：cccmt13.0592顯示方式：7寸真彩液晶顯示屏

800×600背光可調處理器：高性能低功耗嵌入式雙核處理器存儲器：8g tf存儲卡操作系統：linux操作系統操控方式：光電旋鈕供電模式：6v8ah鎳氫電池（dc5.5v～7.5v）連續工作大于10小時數據接口：usb2.0接口防護等級：ip54外型尺寸255mm×192mm×74mm；探頭≤6kg質量：≤2kg 礦用鉆孔成像軌跡檢測裝置深度編碼器型   號zkxg30-s煤安     標志：本質安     全型防爆標志：exib i mb安     標證號：mfa130313防爆證號：cccmt13.0593防護等級：ip54供電模式：主機供電測深精度：0.1mm質量：≤1kg 礦用鉆孔成像軌跡檢測裝置探頭型   號zkxg30-t煤安     標志：本質安     全型防爆標志：exib i mb安     標證號：mfh130022防爆證號：cccmt13.0591探頭直徑：40mm檢測孔徑：φ50mm～φ200mm防護等級：浸入1000m水深不漏水供電模式：6v4ah鎳氫電池，（dc5.5v～7.5v）連續工作大于10小時檢測孔深：≥1000m控制器：高性能單片機存儲器：8g tf存儲卡工作模式：有線實時攝像頭：彩色低照度700tv lines，0.1lux，全景360゜輔助光源：≥30lux，通過主機軟件調節圖像像素     ：130萬像素     推進方式：專用導向推桿配接三維羅盤：傾角范圍：±90゜，精度：0.5゜，分辨率：0.01゜；方位角范圍：0～360゜，精度：0.5゜，分辨率：0.1゜；探頭允許橫滾360゜外型尺寸φ40×613mm；質量：≤4kg 礦用鉆孔成像軌跡檢測裝置探頭型   號zkxg30-t(b)煤安     標志：本質φ安     全型防爆標志：exib i mb安     標證號：mfh140020防爆證號：cccmt14.0411探頭直徑：φ24mm檢測孔徑：φ28mm～φ50mm防護等級：浸入50m水深不漏水檢測孔深：≥50m控制器：高性能單片機供電模式：主機供電存儲器：8g tf存儲卡工作模式：有線實時攝像頭：彩色低照度700tv lines，0.1lux，全景360゜輔助光源：≥30lux，通過主機軟件調節圖像像素     ：130萬像素     推進方式：專用導向推桿配接三維羅盤：傾角范圍：±90゜，精度：0.5゜，分辨率：0.01゜；方位角范圍：0～360゜，精度：0.5゜，分辨率：0.1゜；探頭允許橫滾360゜外型尺寸φ24×130mm；質量：≤2kg

礦用鉆孔電視成像儀 井下電視標準配置序號名  稱數 量備  注1主機1臺含儀器、充電器、數據傳輸線2φ24探頭1個含30米mhyvrp礦用通訊電纜3深度編碼器1個含3米主機連接線4不銹鋼推桿30米每根1米，共30根5軟件2份1份鉆孔成像儀機內軟件

1份鉆孔成像儀pc機分析軟件6產品合格證2份 7產品說明書2份 8安     標證、防爆證2份
