一、特性

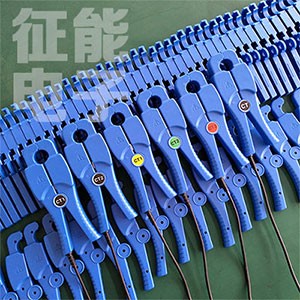

es020鉗形電流傳感器是一種高精度交流電流變換器，采用夾鉗形結構設計，使用時可快速、容易的自由取放，小巧的體積更易于攜帶、使用上更加方便。適用于交流電流、漏電流、高次諧波電流、相位、電能、功率、功率因數等檢測。

es020它可配合多種測量儀器，如：電能表現場校驗儀、多功能電能表、示波器、數字萬用表、電纜識別儀、電纜故障檢測儀、雙鉗式接地電阻測試儀、雙鉗式相位伏安 表、數字式電流記錄儀等，可在不斷電的狀態下，對多種電參量進行測量和比對。廣泛用于變電站﹑發電廠﹑工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業。

二、技術規格

特　點

便攜式的ct夾鉗形結構、使用安 全、方便

鉗口尺寸

φ20mm

量　程

ac 0～200a

分辨率

ac 0.1ma

精　度

±0.2％fs(50hz/60hz；23℃±2℃)

相位誤差

≤3°(50hz/60hz；23℃±2℃)

匝　比

3000:1

參考負載

rl：0～2a≤100ω；0～20a≤50ω；0～200a≤5ω

外形尺寸

長50mm×厚25mm×高160mm

輸出接口

3.5mm音頻插頭

輸出線長

2m

質　量

260g

輸出方式

電流感應輸出

外殼材料

abs 樹脂，阻燃等級94v0

線路電壓

在600vac（絕緣導線）30vac（裸露導線）測試

工作溫度

-25o c to +55o c

絕緣電阻

100 mω @ 500vdc

介質強度

ac3700v/rms (鐵心與外殼之間)

電流頻率

45hz～65hz(被測電流頻率)

頻率特性

10hz～100khz
