一、簡介

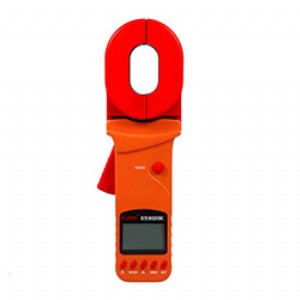

es3020e鉗形接地電阻測試儀是我公司技術團隊精心研制新一代無地樁測法的接地電阻儀，它采用了全新一代lcd黑屏背光顯示和微處理機技術，ω+a同步顯示，通過感應方式測量接地電阻方便快捷，在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安  全快速。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試精準、快速、簡捷、穩定可靠等特點。

es3020e鉗形接地電阻測試儀由微處理器控制，可精準檢測接地電阻、漏電流、接地電壓。其使用了快速濾波技術可將干擾減至最小。同時存儲500組數據，可通過監測軟件在線監測數據，usb數據上傳pc并具有數值保持及智能報警提示等獨特功能。

es3020e鉗形接地電阻測試儀由主機、監控軟件、測試線、usb線、接地針組成，具有歷史數據讀取、查閱、保存、報表、打印等功能。

★  電阻量程：0-1500ω

★  全新黑屏設計，高檔豪華

★  ω + a同屏顯示

★  接地電壓測量功能，測試更安  全

★  實時時鐘功能

★  快速自檢功能，無需等待

★  采用快速濾波技術，抗干擾能力強

★  全新設計，鉗頭壽命長

★  全隔離usb技術，安  全可靠,500組存儲

二、技術規格

 功    能

 接地電阻測試、回路電阻測試、漏電流測試、接地電壓測試

 環境溫度濕度

 23℃±5℃，75％rh以下

 電    源

 dc 6v （4節5號堿  性干電池）

 量    程

 接地電阻：0.01-1500ω  ±1％±0.01ω

 電流：0.00ma-40.0a  ±2％±1ma

 接地電壓：0.0v～100v

 測量方式

 互感方式

 電阻分辨率

 0.001ω

 電流分辨率

 0.01ma

 鉗口尺寸

 55mm×32mm

 時鐘功能

 有

 ω + a同步顯示

 ω + a同屏顯示

 接地電壓測量功能

 有

 顯示模式

 4位lcd顯示，黑屏設計

 lcd尺寸

 46mm×29mm

 儀表尺寸

 長寬高：285mm×85mm×58mm

 測量時間

 2次/秒

 usb接口

 具有usb接口，軟件監控，存儲數據可以上傳電腦，保存打印

 通 訊 線

 usb通訊線1條

 數據存儲

 500組，“mem”存儲指示，顯示“full”符號表示存儲已滿

 數據查閱

 查閱數據時“mr”符號指示

 溢出顯示

 超量程溢出時“ol”符號指示

 干擾測試

 自動識別干擾信號，干擾電流大時“noise”符號指示

 報警功能

 測量值超過報警設定值時發出報警提示

 電池電壓

 電池電量實時顯示，電池電壓低時提醒及時充電

 自動關機

 “apo”指示，開機5分鐘后自動關機

 功    耗

 50ma max

 質    量

 儀表：1180g (含電池)

 工作溫濕度

 -10℃～40℃；80％rh以下

 存放溫濕度

 -20℃～60℃；70％rh以下

 絕緣電阻

 20mω以上(電路與外殼之間500v)

 耐    壓

 ac 3700v/rms(電路與外殼之間)

 外部磁場

 ＜40a/m

 外部電場

 ＜1v/m

 適合安  規

 iec61010-1(cat ⅲ 300v、cat iv 150v、污染度2)；

 iec61010-031；

 iec61557-1(接地電阻)；

三、裝箱單

 儀表

 1臺

 儀表箱

 1個

 5號干電池

 4節

 監控軟件光盤

 1份

 校準環

 1個

 usb通訊線

 1條

 說明書、保用證

 1套
