一、特性

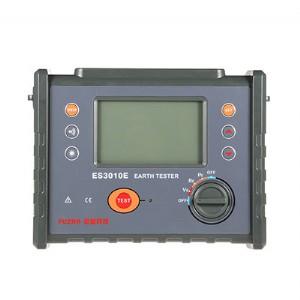

es3010e接地電阻土壤電阻率測試儀又叫四線接地電阻測試儀或者土壤電阻率測試儀是檢驗測量接地電阻常用儀表的常用儀表，他采用了超大lcd灰白屏背光顯示和微處理機技術，通過微處理器控制的2線、3線、4線法式接地電阻測試及土壤電阻率測試。

es3010e匯集了許多接地測試功能，可快速全面的測量接地網絡中的各項參數。是代替傳統搖表測量的新一代接地測量儀表。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試精準、快速、簡捷、穩定可靠等特點。

es3010e由微處理器控制，可精準檢測接地電阻、土壤電阻率、接地電壓。其使用了快速濾波技術可將干擾減至最小。同時存儲500組數據。

二、技術規格

1．量程及精度誤差

 測量功能

 測量范圍

 精度

 分辨率

 接地電阻(r)

 0.00ω～30.00ω

 ±2％rdg±5dgt (注1)

 0.01ω

 30.0ω～300.0ω

 ±2％rdg±3dgt

 0.1ω

 300ω～3000ω

 ±2％rdg±3dgt

 1ω

 3.00kω～30.00kω

 ±2％rdg±3dgt

 10ω

 土壤電阻率(ρ)

 0.00ωm～99.99ωm

 ρ=2πar (注2)

 0.01ωm

 100.0ωm～999.9ωm

 0.1ωm

 1000ωm～9999ωm

 1ωm

 10.00kωm～99.99kωm

 10ωm

 100.0kωm～999.9kωm

 100ωm

 1000kωm～9999kωm

 1kωm

 接地電壓

 ac 0.00～600v

 ±2％rdg±3dgt

 0.01v

注：1. 基準條件：rh rs<100ω時的精度。

工作條件:rh max＝3kω+100r＜50kω；rs max＝3kω+100r＜50kω

2.取決于r的測量精度而定,π=3.14, a:1 m～100m；

2．一般規格

 功    能

 二三四線測量接地電阻、土壤電阻率；

 接地電壓測量

 環境溫度濕度

 23℃±5℃，75％rh以下

 電    源

 1.5v（lr14）堿  性電池6節

 干擾電壓

 ＜20v（應避免）

 干擾電流

 ＜2a（應避免）

 測r時電極間距

 a＞5d

 測ρ時電極間距

 a＞20h

 輔助接地電阻值

 基準條件＜100ω,工作條件＜5kω

 量    程

 接地電阻：0.00ω～30.00kω

 土壤電阻率：0.00ωm～9999kωm

 接地電壓：0.00v～600v

 測量方式

 精密4線、3線法測量、簡易2線測量接地電阻

 測量方法

 接地電阻：額定電流變極法，測量電流20ma max

 土壤電阻率：四極法

 接地電壓：平均值整流(s-es接口間）

 測試頻率

 128hz

 短路測試電流

 ac 20ma max

 開路測試電壓

 ac 28v max

 測試電壓波形

 正弦波

 電極間距范圍

 可設定1m～100m

 換    檔

 接地電阻：0.00ω～30.00kω全自動換檔

 土壤電阻率：0.00ωm～9999kωm全自動換檔

 背    光

 可控灰白色背光，適合昏暗場所使用

 顯示模式

 4位超大lcd顯示，灰白色背光

 測量指示

 測量中led閃爍

 lcd顯示域

 108mm×65mm

 儀表尺寸

 240mm (長)×188mm (寬)×85mm (高)

 標準測試線

 4條：紅色15m，黑色15m，黃色10m，綠色10m各1條

 簡易測試線

 2條：黃色1.5m，綠色1.5m各1條

 輔助接地棒

 4根

 測量時間

 對地電壓：約2次/秒

 接地電阻、土壤電阻率：約7秒/次

 接地電壓

 ac 600v以下測量 (接地電壓測量功能不能用于測量商用電)

 數據存儲

 500組，“mem”存儲指示，顯示“full”符號表示存儲已滿

 數據查閱

 查閱數據時“mr”符號指示

 溢出顯示

 超量程溢出時“ol”符號指示

 報警功能

 測量值超過報警設定值時發出報警提示

 電池電壓

 電池電壓不足，顯示低電符號“      ”

 自動關機

 “apo”指示，開機15分鐘后自動關機

 功    耗

 待機: 40ma max(背光關閉)

 開機開背光: 43ma max

 測量：120ma max(背光關閉)

 質    量

 儀表：

 1280g(含電池)

 測試線：890g(含簡易測試線)

 輔助接地棒：720g(4根)

 工作溫濕度

 -10℃～40℃；80％rh以下

 存放溫濕度

 -20℃～60℃；70％rh以下

 過載保護

 測量接地電阻：h-e、s-es各端口間ac

 280v/3秒

 絕緣電阻

 20mω以上(電路與外殼之間500v)

 耐    壓

 ac 3700v/rms(電路與外殼之間)

 電磁特性

 iec61326(emc)

 適合安  規

 iec61010-1(cat ⅲ 300v、cat iv 150v、污染度2)；

 iec61010-031；

 iec61557-1(接地電阻)；

 iec61557-5(土壤電阻率)；

 jjg 366-2004。

三、裝箱單

 儀表

 1臺

 儀表箱

 1個

 輔助接地棒

 4根

 標準測試線

 4條(紅色20米；黑色20米；黃色10米；綠色10米各1條)

 簡易測試線

 2條(黃色1.5米；綠色1.5米)

 電池

 1.5v堿  性電池6節

 說明書、保用證

 1套
