地面防噴器控制裝置

1．概述

地面防噴器控制裝置（以下簡稱控制裝置）是控制井口防噴器組以及液動節流閥、壓井閥的重要設備，是鉆井、修井作業中防止井噴不可缺少的裝置。正確的使用和維護保養對控制裝置是非常重要的。

本使用手冊沒有對控制裝置的修理和報廢做出規定，但這并不意味著控制裝置可以無限期的使用。使用者和維修人員應當對控制裝置是否需要維修、大修或報廢做出適宜的判斷。

2．型號說明：

   地面防噴器控制裝置型號表示方法如下（以fkq320-4為例）：

fk: 地面防噴器控制裝置產品代號

q: 遙控型式（q為氣控液型、空位時無遙控）

320: 蓄能器總容積（此例為320l）

4: 控制對象數為（此例為4個）

b: 結構改進次數（第二次改進）

3．主要技術參數：

系統公稱壓力：         21 mpa                  3000 psi

系統最高工作壓力：       34.5mpa                5000psi

系統調壓范圍：              0～14 mpa               0～2000 psi

蓄能器充氮壓力：            7±0.7 mpa              1000±100 psi

壓力控制器調定范圍：        19～21 mpa          2700～3000 psi

液氣開關調定范圍：          17.5～21mpa         2500～3000 psi

氣源壓力：                  0.65～0.8 mpa           93～115 psi

電    源：                  380±19 v／50hz

環境溫度：               -13~40℃

注意：超過上述技術指標時需要特殊訂貨。

4. 結構及特點

fkq系列地面防噴器控制裝置主要由以下部件組成：

遠程控制臺（一般配有保護房）

司鉆控制臺

空氣管纜

液壓管線（軟管線或者管排架、閉合彎管等硬管線，需定貨時說明）

fk系列地面防噴器控制裝置主要由以下部件組成：

遠程控制臺 （一般配有保護房）

液壓管線（軟管線或者管排架、閉合彎管等硬管線，需定貨時說明）

根據顧客要求，部分型號產品可增加以下功能：

報警裝置

氮氣備用系統

壓力補償裝置

地面防噴器控制裝置的布置與連接如圖一所示。

注意：地面防噴器控制裝置的組成根據顧客訂貨范圍會有變化。

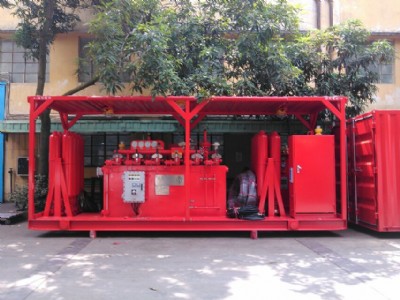

4.1 遠程控制臺

遠程控制臺由底座、油箱、泵組、蓄能器組、管匯、各種閥件、儀表及電控箱等組成。遠程控制臺的主要功能是由泵組產生高壓控制液，并儲存在蓄能器組中。當需要開、關防噴器時，來自蓄能器的高壓控制液通過管匯的三位四通轉閥被分配到各個控制對象（防噴器）中。

遠程控制臺的特點是：

配有兩套獨立的動力源。fkq系列配有電動油泵和氣動油泵，fk系列配有電動油泵和手動油泵。即使在斷電的情況下，亦可保證系統正常工作。

蓄能器組有足夠的高壓液體儲備，滿足關閉全部防噴器組和打開液動閥的控制要求。任一蓄能器瓶的失效，蓄能器給總液量的損失不大于25％，符合api規范的要求。

電動油泵和氣動油泵均帶有自動啟動、停止的控制裝置。在正常工作中即使自動控制裝置失靈，溢流閥也可以迅速溢流，保證系統安  全。

每個防噴器的開、關動作均由相應的三位四通轉閥控制。fkq系列控制裝置既可直接用手動換向，又可氣動遙控換向。fk系列控制裝置只能手動換向。

遠程控制臺的控制管匯上有備用壓力源接口，可以在需要時引入壓力源，如氮氣備用系統等。

fkq系列控制裝置的環形防噴器控制回路可以遠程氣動調壓，而且當氣源突然失效時，控制壓力可以自動恢復為初始設定值，符合api規范要求。
