一、特性

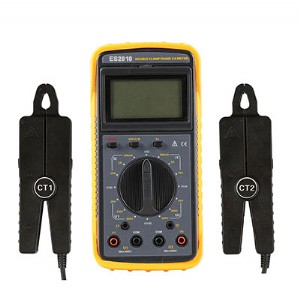

es2010雙鉗數字相位伏安  表，專為現場測量電壓、電流及頻率、相位而設計的一種高品質、多功能、高精度、便攜手持式測量儀器。廣泛應用于電能計量、用電檢查、電力稽查、裝表接電和繼電保護、差動檢測、啟動試驗、工礦企業科研院校等部門。儀表測試精準、快速、簡捷、穩定可靠等特點。

es2010雙鉗數字相位伏安  表除了能夠直接測量交流電壓值、交流電流值，電壓之間、電流之間及電壓與電流之間的相位和工頻頻率外，還具備其它測量判斷功能，對感性電流、容性電路的判斷，檢查變壓器接線組別，檢查電能表是否接線正確，是把握電力使用情況，進行二次回路檢查的理想儀表。儀表兩個公共端子不連接在一起安  全可靠。

二、技術規格

功能

測量兩路交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組ct之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等

電源

dc9v堿  性干電池

功耗

開啟背光燈最大耗電30ma，電池連續工作12小時以上

顯示模式

lcd顯示，60×33mm

儀表尺寸

長寬厚：192*92.5*36mm

電壓量程

ac 0.00v～600v

分辨率：0.01v

精度：±(1.5％rdg+3dgt)

電流量程

ac 0.0ma～20.0a

分辨率：0.1ma

精度：±(1.5％rdg+3dgt)

相位量程

0.0°～360.0°

分辨率：0.1°

精度：±1°

頻率量程

45.00hz～65.00hz

分辨率：0.01hz

精度：±0.5hz

檢測速率

約2秒/次

數據保持

測試中按hold鍵保持數據，“h”符號顯示

自動關機

開機約15分鐘后，儀表自動關機，以降低電池消耗

背光功能

適合昏暗場所及夜間使用

電壓檢測

當電池電壓低于7v時，電池電壓低符號顯示

儀表質量

主機：362g(裝上電池)

尖嘴形電流鉗：180g×2

測試線：190g

測試線長度

1.5m

電流鉗線長

2m

工作溫濕度

-10℃～40℃；80％rh以下

存放溫濕度

-10℃～60℃；70％rh以下

輸入阻抗

測試電壓輸入阻抗為：1mω

耐壓

儀表線路與外殼間耐受1000v/50hz的正弦波交流電壓歷時1分鐘

絕緣

儀表線路與外殼之間≥100mω

結構

外殼絕緣

適合安  規

iec61010-1 cat ⅲ 600v，iec61010-031，iec61326，污染等級2

三、裝箱單

相位伏安  表

1臺

電流鉗

2個

儀表箱

1個

測試線

4條（紅、黑各兩條）

9v電池

1個

說明書、保用證

1套
