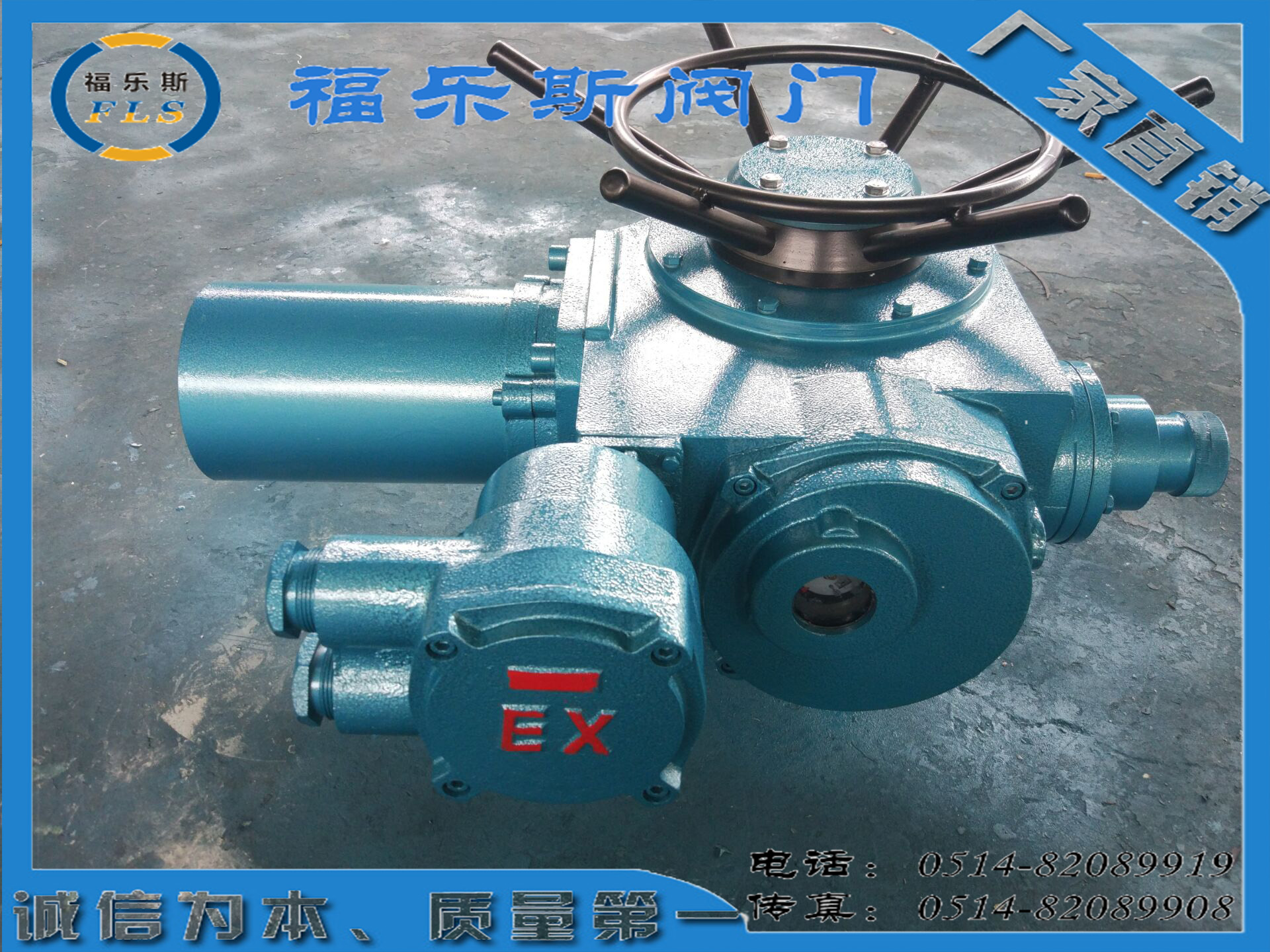

揚州福樂斯dzw/z多回轉智能一體化開關型閥門電動裝置（又稱電動執行機構、電動執行器、電動頭），質量保證，產品實行三包，售后服務優良，產品終身保修歡迎咨詢洽談。

dzw/z多回轉一體化智能開關型電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。dzw系列多回轉電動裝置使用于閘閥、截止閥、節流閥、隔膜閥。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的必不可少的驅動裝置。該系列產品不僅用于電站，還可以用于石化、冶金、公共事業等

主要型號有：z10-24w/z.z15-24w/z.z30-24w/z.z45-24w/z.z60-24w/z.z90-24w/z z120-24w/z z180-18w/z z250-18w/z z350-12w/z z500-12w/z

特點：

1、 全中文顯示：一體化多回轉電動執行器視窗采用高清晰lcd數字、全中文及標示符液晶顯示屏。

2、 相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。

3、 缺相保護：具有電源缺相保護功能。

4、控制模式：常規遠方控制信號采用4~20ma模擬量信號控制，提供4~20ma信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。

5、 禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。

6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完第一個指令后再執行下一個指令。

7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。

8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。

      機電一體化閥門電動裝置z10-24w/z.z15-24w/z.z30-24w/z.z45-24w/z.z60-24w/z.z90-24w/z z120-24w/z z180-18w/z z250-18w/z z350-12w/z z500-12w/z廣泛應用于工業驅動閘閥，截止閥，大口徑蝶閥和大口徑球球等做多回轉的閥門，產品性能穩定，手電動自由切換，操作簡單！

   機電一體化閥門電動裝置z10-24w/z.z15-24w/z.z30-24w/z.z45-24w/z.z60-24w/z.z90-24w/z z120-24w/z z180-18w/z z250-18w/z z350-12w/z z500-12w/z是把電氣控制部分與常規電裝合成一體簡稱整體式電裝。是福樂斯公司全力開發的一款閥門電動裝置。對用戶安  裝，調試，檢修十分方便，可大大地節省安  裝費用，縮短安  裝周期。可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能，防護等級ip65（最高為67）。

   機電一體化閥門電動裝置z10-24w/z.z15-24w/z.z30-24w/z.z45-24w/z.z60-24w/z.z90-24w/z z120-24w/z z180-18w/z z250-18w/z z350-12w/z z500-12w/z可以不配套電控箱/電控柜，機頭上帶控制按鈕，可就地控制。切換成遠程時，可接受中央控制室的dcs或plc信號集中控制（調節型可接受4-20ma模擬量信號），同時輸出相應的4-20ma閥位反饋信號，極大程度上實現了工業控制自動化。

工作環境和主要技術參數

3.1 電源：常規，三相380v（50hz）

特殊，三相660v、415v（50hz 、60hz）；

     單相220v、110v（50hz 、60hz）

3.2 工作環境：

3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

3.2.2 相對濕度：≤95％（25℃時）。

3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅰ和dⅱbt4兩種，dⅰ適用于煤礦非采掘工作面；dⅱbt4用于工廠，適用于環境為ⅱa、ⅱb級t1~t4組的爆炸性氣體混合物。（詳見gb3836.1）

3.2.4防護等級：ip55 （特殊訂貨ip65、ip67）。

3.3 工作制：短時10分鐘 （特殊訂貨30分鐘）。

3.4.1 型號規格和主要性能參數見表1

表1

型號規格公稱轉矩（n·m）公稱推力（kn）最大閥桿直徑（mm）最大轉圈數（圈）手動

速比輸出轉速（r/min）電機功率（kw）參考重量（kg）z5502028601:1120.1228z101004028601:124/360.25/0.3745z1515024/360.37/0.5550z2020010040601:118/240.37/0.5555z3030018/240.55/0.7558z45450150481201:1

（20:1）24/361.1/1.5110z6060024/361.5/2.2120z90900200601201:1

（25:1）24/362.2/3139z120120024/363/4142z18018003257015022.5:118/244/5.5250z250250018/245.5/7.5255z35035007008015020:118/247.5/10330z500500018/2410/15350

注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min）

注2：當產品提供四層計數器時，最大轉圈數為表1圈數*10

電機技術參數見表2

功率kw0.120.250.370.550.751.11.52.2345.57.51015電流a0.571.031.382.22.6244.125.257.98.8712.0515.620.526.6

外形尺寸見圖1和表3型號hh1l1l2l3ff1f2f3f4фdz527196158226249158259 310 316z10-z30316130200238295200255317349374400z45-z60415195277277394230275391369394460z90-z120453195281281412278310426404429556z180-z250585250320320474295360476455476320z350-z5007172803993991076433417442417542565注1：l1為戶外型/隔爆型 l2為整體型/整體隔爆型

注2：f1為戶外型  f2為隔爆型  f3為整體型

f4為整體隔爆型/整體調節隔爆型

歡迎來電咨詢高品質閥門電動裝置
