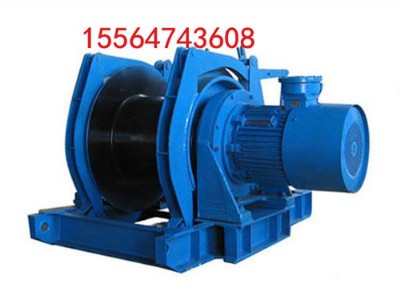

jd-1.6型調度絞車  25kw調度絞車

用  途：jd-1.6型調度絞車主要用于煤礦井下調度礦車或輔助牽引之用，亦可用于礦山地面、冶金礦場或建筑工地等進行調度和其它運輸工作。

新技術的研發與制造是科工一直不變的追求，始終不斷創新，我們不僅注重產品本身的質量，更在意售后的技術支持與維護，同時科工機械正在為您打造一個方便快捷的網絡管道。

j—卷揚機型； d—調度絞車； 1.6—外層鋼絲繩靜張力，16kn。

絞車配有隔爆電氣設備，可用于煤塵的礦井中，絞車工作環境的瓦斯和粉  塵含量不得超過《煤礦安  全規程》規定的標準。絞車周圍溫度不得超過40℃，濕度不得超過95％，海拔高度不得超過1000米。jd-1.6調度絞車主要由卷筒及行星齒輪傳動裝置、剎車裝置、電動機、底座組成。絞車的減速機構采用了兩組內齒輪傳動副和一組行星齒輪系，兩組內齒輪副裝在卷筒體內，電動機的軸端裝有套管齒輪直接伸入卷筒內，在絞車內部各轉動處均采用滾動軸承。

型號

jd - 1.6

外層鋼絲繩最大靜張力

16kn

外層鋼絲繩速度

1.2米/秒

鋼絲繩直徑

16mm

容繩量

400米

卷筒規格

φ300×356毫米

電動機

型號

ybj25-4

功率

25kw

轉速

1470轉/分

電壓

380伏/660伏或660伏/1140伏

外形尺寸

1435×1217×1242毫米

絞車重量

1460千克

附屬電器設備

（用戶自備）

礦用隔爆型磁力起動器

型號

qbz-80/660(380)n

電壓

380/660v或660/1140v

礦用隔爆型控制按鈕

bza10-5/36-3

憑借一流的質量，優質的服務，公司產品遠銷陜西銅川榆林，山西呂梁陽泉，貴州六盤水貴陽，湖北武漢，四川重慶成都，湖南婁底，安  徽銅陵合肥，甘肅白銀蘭州，寧夏銀川，內蒙古，遼寧阜新，廣西，西藏，黑龍江等地區，具有鍛造、閃光自動對焊、中頻熱處理、磨具等綜合機械加工能力。

絞車嚴禁用于載人與提升、嚴禁同時剎雙閘、所配電器必須要有在有效期內的安  標證。

在結構上采用兩級行星齒輪傳動，分別布置在主軸的兩端，主軸貫穿卷筒并支承在左右支架上，電動機采用法蘭盤式固定在左支架上。

絞車安  裝必須穩定、可靠，正常運轉時，底座不得有明顯的振動。固定長期使用的絞車，可安  裝在混凝土地基上。

易損件：氈圈油封、石棉剎車帶、單列向心球軸承。
