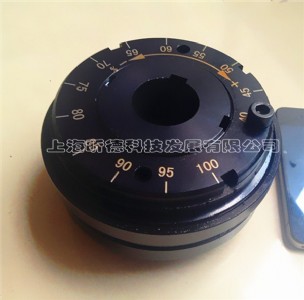

鋼球式扭矩限制器

產品說明：當設備傳遞力矩超過設定的打滑力矩（過載）時，鋼球離開凹坑，使主動端部件和從動端部件之間產生打滑，此時傳遞的力矩降低到很小，同時發訊環產生軸向位移，觸動傳感器或位移開關，使傳感器輸出信號，隨之可用輸出的信號來控制操作或切斷動力源，使設備停止轉動，起到保護設備的作用。

過載消除后，鋼球在保持架旋轉過程中轉動一個角度在下一個凹坑中自動復位，這樣主 端和從動端部件在相互旋轉一個角度后恢復正常轉動。

   tsc型鋼球式扭矩限制器以高精度、高動態和高安  全性滿足了現代電子驅動的要求，可以絕對無間隙的傳遞扭矩。

特點：精密型自動復位鋼球式扭矩限制器，內置精密滾珠機構，通過碟形彈簧的壓縮量調節過載扭矩，精確達3％。可在過載瞬間使主被動傳動脫開，反應時間：0.001－0.003秒，具有軸－鏈輪、軸－軸、軸－法蘭、軸－同步帶輪、軸－v型帶輪、軸－齒輪等諸多安  裝形式。 脫開扭矩設定值可通過刻度盤在一定范圍內作無級調整。限位開關或傳感器可在過載瞬間輸出24v直流電信號，用于啟動報警裝置（如電鈴、指示燈），亦可用于瞬間關閉驅動機。極長的使用壽命，可承受無數次過載脫開動作。

    應用范圍：印刷機械、包裝機械、制冷設備、自動化生產線、輸送機行業等。

扭力限制器特點：精密型自動復位鋼球式扭力限制器，內置精密滾珠機構，可在過載瞬間使主被動傳動脫開，反應時間：0.001－0.003秒，具有軸－鏈輪、軸－軸、軸－法蘭、軸－同步帶輪、軸－v型帶輪、軸－齒輪等諸多安  裝形式。脫開扭矩設定值可通過刻度盤在一定范圍內作無級調整。限位開關或傳感器可在過載瞬間輸出24v直流電信號，用于啟動報警裝置（如電鈴、指示燈），亦可用于瞬間關閉驅動機。極長的使用壽命，可承受無數次過載脫開動作。

    鋼球式扭力限制器工作原理：采用精密彈簧控制臨界扭矩，可以達到非常精準的扭矩值,同一外形尺寸產品，可以更換不同的內置彈簧來確定不同的打滑扭矩,用于一端是軸，一端是輪的安  裝,消除過載后，復位方式為一圈圓點位置復位,可外接限位開關，過載時輸出電信號,可以用于包裝和電子設備等機械行業.

廣泛應用于分割器、螺桿擠出機、自動化輸送、機械橡膠設備、等行業。

扭力限制器又稱安  全離合器、安  全聯軸器、扭力聯軸器，常用于安  裝在動力傳動的主、被動側之間，當發生過載故障時（扭矩超過設定值），扭矩限制器便會產生分離，從而有效保護了驅動機械（如電機、減速機、伺服馬達）以及負載，常見形式為：磨擦式扭矩限制器以及滾珠式扭矩限制器。
