搖臂鉆床,也可以稱為橫臂鉆。主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉±180°的鉆床。搖臂還

可沿外柱上下升降，以適應加工不同高度的工件。較小的工件可安  裝在工作臺上，較大的工件可直接放在

機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。搖臂鉆

床加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆床的主要變型有滑座式和

萬向式兩種�；�座式搖臂鉆床是將基型搖臂鉆床的底座改成滑座而成，滑座可沿床身導軌移動，以擴大加

工范圍，適用于鍋爐、橋梁、機車車輛和造船，機械行業，等行業。

2016-12-12翔宇機床發布。長期有效。

主要結構:

搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。　內立柱固定在底座的一端

，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移

動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱

一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、

機床的操作機構等部分組成。主軸箱安  裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿

搖臂移動。

運動形式:

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外

立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：

（1）搖臂鉆床的主運動為主軸的旋轉運動

（2）進給運動為主軸的縱向進給

（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱

的回轉運動。

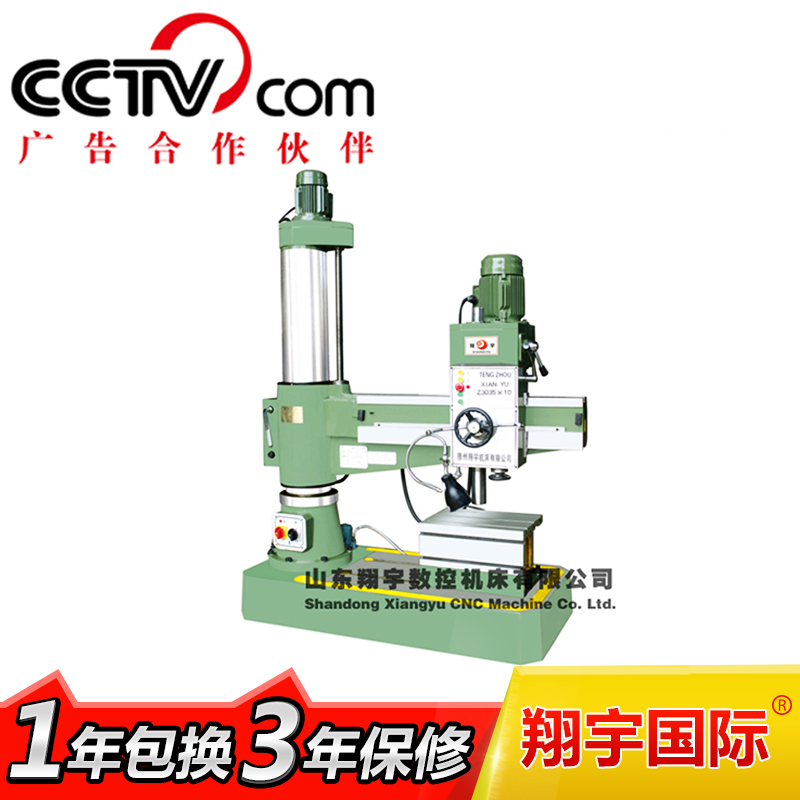

z3035搖臂鉆床

外觀造型美觀大方，總體布局勻稱協調；

采用機械變速，機械鎖緊，操作簡便；

搖臂自動升降，主軸自動進刀，生產效率高；

結構可靠，制造精良，保證了機床精度持久性。

產品常用名稱：鉆床，搖臂鉆，搖臂鉆床，z3035搖臂鉆床。參數項目 z3035×10

鉆孔最大直徑(mm) 35

主軸端面至工作臺距離(mm) 260-1000

主軸中心至立柱母線距離(mm) 360-1000

主軸行程(mm) 180

主軸錐孔（莫氏） 4

主軸轉速范圍(rpm) 38-1220

主軸轉速級數 12

主軸進給量范圍(rpm) 0.10、0.16、0.25

主軸進給量級數 3

主軸允許最大進給抗力（n） 5300

搖臂升降速度（m/min） 1.3

搖臂回轉角度( °) 360

主電機功率 (kw) 2.2

升降電機功率 (kw) 1.5

機床重量(kg) 1500

外形尺寸(mm) 1750×800×2100

產品誠信可靠，服務貼心完善。

我廠所有產品，保修期限均為三年，一年包換。
