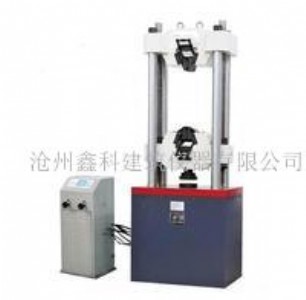

we-300型萬能材料試驗機概述

本試驗機采用液壓加荷、操作方便、精度準確，可用于金屬材料在靜力作用下做拉伸、壓縮或彎曲試驗，亦可做混凝土、磚、石等建筑材料的試驗及構建試驗，供應商滄州鑫科建筑儀器有限公司 0317-5103232并備有冷彎附件，兼做減數材料的試驗。適用于科研機關，基本建設單位、冶金和機械制造廠以及大專院校的實驗室之需要。

萬能材料試驗機主要技術參數：

1.最大試驗力：300kn

2.測量范圍：4％-100％f.s

3.測力示值相對誤差：±1％

4.速度精度：±5％設定值

5.上下壓盤間最大距離：600mm

6.拉伸鉗口間最大距離：600mm

7.彎曲試驗支滾間距離：30-460mm

8.圓試樣夾持直徑：10-32mm

9.扁試樣夾持厚度：0-20mm

10.扁試樣夾持寬度：≤60mm

11.剪切試樣直徑：0-10mm

12.支柱間有效距離：435mm

13.活塞行程：200mm

14.電機功率：2kw

15.主機外形尺寸：740×460×1965mm

16.油源控制柜外形尺寸：1080×650×1200mm

17.重量（約）：1700kg

萬能材料試驗機結構與原理

試驗機由主機和測力系統兩部分組成，兩者通過高壓軟管聯接。

1、主機主要有底座、工作臺、立柱、絲杠、移動橫梁以及上橫梁組成。其中移動橫梁上部安  裝有下鉗口,下部安  裝有上壓力板,上橫梁下部安  裝有上鉗口，工作臺、上橫梁通過兩根立柱連接,構成一剛性框架。

2、送油閥：送油閥是一個分路式流量調節閥，它由一個可變節流器和一個定差減壓閥并聯組成供應商滄州鑫科建筑儀器有限公司 0317-5103232。

3、回油緩沖閥：回油緩沖閥由一個卸荷開關和一個回油節流閥組成，其目的是卸除載荷及使工作油缸油壓迅速下降。

4、液壓系統原理：油箱內的油被吸入油泵，經油泵出油管送至送油閥，當送油閥門完全關閉時，油壓升高,直至將定差減壓閥打開，壓力油經電磁閥進入夾緊油缸，控制上下鉗口的夾緊與松開。

萬能材料試驗機試驗操作規程

1. 使總開關接通電源。

2.根據試樣，選用測量范圍，在擺桿上掛上或取下擺頭并調整緩沖閥手柄，對準標線。

3. 根據試樣形狀及尺寸把相應的夾頭裝入上下鉗口座內。

4. 在描繪器的轉筒上，卷壓好記錄紙（方格紙），此項只是需要時才進行。

5.開動油泵電動機，擰開送油閥使試臺上升紙10毫米，然后關閉油閥，如果試臺已在升起位置時則不必先開油泵送油，僅將送油閥關好即可。
