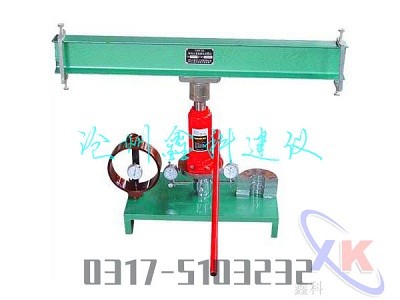

lcb-2現場cbr值測定儀主要用途

適用于公路現場測定各種土基材料的現場cbr值，本儀器的工作原理是利用后軸承重不小于60kn的載重汽車，用千斤頂進行加荷，通過貫入桿測得貫入量及測力計測得的載荷重量，計算出土基現場的cbr值。本儀器根據jtj059-95《公路路基路面現場測試規程》而設計制造

技術參數：

1.液壓千斤頂100kn及球座；

2.測力計：60kn；

3.貫入桿：直徑φ50mm；長度：200mm；

4.承載板：1.25kg/塊；4塊；

現場cbr值測定儀使用說明：

1.將試驗地點約直徑φ30cm，范圍表面找平，用毛刷刷盡浮土，如表面為粗粒土?xí)r應撒布少許潔凈的干砂填平，但不能覆蓋全部土基避免形成一層供應商滄州鑫科建筑儀器有限公司 0317-5103232,。

2.按圖設置本儀器，千斤頂上端裝在球座及鋼球，測力計上端旋入墊板，千斤頂及球座頂在汽車后軸上且調節高度適中，貫入桿應與土基緊密接觸。

3.安  裝貫入量測定裝置，將平臺，表夾，百分表按圖裝好，

4.在貫入桿位置安  裝4塊1.25mm分開成半圓的承載板（共5kg）

5.調節測力計及貫入量百分表，調零，初始數據。

6.啟動千斤頂，使貫入桿慢速（約1mm/min）壓入土基，當相當于貫入量為0.5、1.0 1.5 2.0 2.5 3.0 4.0 5.0 7.5 10.0 及12.5mm時，分別讀取測力計讀數，根據情況，也可在貫入量達到7.5mm時結束試驗。

7.卸除載荷移去測定裝置。

8.在試驗點取樣，測定材料含水量，在緊靠試驗點旁邊的適當位置，用罐砂法或環刀法測定土基的密度。

9.根據試驗數據，填寫現場cbr值測定計量表，計算現場cbr值。

現場cbr值測定儀操作規程

1.在貫入桿位置安  放4塊1.25kg的分開成半圓的承載板（共5kg）.

2.調節測力計及貫入量百分表,調零,記錄初始讀數.
