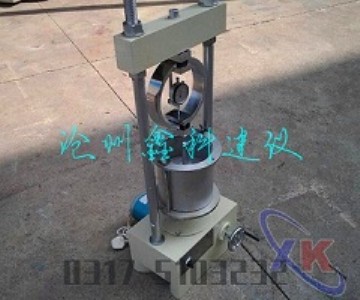

cbr-1承載比試驗儀概述：

主要用于在規定的試筒內制作后，對各種土和路基層，底層材料進行承載比試驗。混合料的最大粒徑，應控制在25mm以?xún)?nèi)，最大不超過40mm.，以確定所設計的路面、路面基層，底基層，路基材料層的承載能力，是土工試驗必配儀器之一

主要參數：

1、速度：1mm/min 最大壓力3t

2、貫入桿：端面直徑φ50mm。內徑φ52mm 長100mm

3、多孔板：兩塊

4、百分表：0~10mm，三只φ

5、載荷板：6塊（外徑φ150mm，內徑φ52mm，每塊1.25kg）.

6、試筒：內徑φ125mm，高170mm，墊塊φ151mm,高50mm同重型擊實試驗試筒。

承載比試驗儀使用說明：

1．打開電源開關，儀器運轉。檢查儀器工作狀況是否正常，檢查手柄進出，轉動是否正常供應商滄州鑫科建筑儀器有限公司 0317-5103232，如一切正常可準備開始試驗。

2．按《公路路面基層材料試驗規程》jtj057——85承載比試驗方法制取試件。

3．測量泡水膨脹量。

① 將經過濕氣養生的試件放上裝有調節桿的多孔板，在板上加足夠的荷載板，使試件面上的壓力等于該材料層上路面的壓力。

② 將試筒與多孔板一起放在水槽內（先不放水）并用拉桿將模具拉緊，安  裝百分表，讀取初始讀數。

③ 向水槽內放水，使水自由進到試件的頂部和底部。在泡水期間，槽內水面應保持在試件的頂面以上25mm通常試件要炮96小時

④ 在泡水時間到時供應商滄州鑫科建筑儀器有限公司 0317-5103232，讀取百分表讀數，計算膨脹量： △v﹦ 泡水后試件高度的變化 原試件高度（120mm） ×100％

⑤．從水槽中取出試件，倒出試件面上的水，靜置15分鐘讓其排水，然后卸去附加載荷和多孔板，底板及濾紙，并稱重m，以計算試件的濕度和密度的變化。
