直線馬達平臺 cubic 擁有具備多年工作經驗的專業技術人員，可為用戶提供多種層次自動化控制系統的產品選型、設計方案，也可為用戶進行整體運動系統的軟硬件設計。 以為客戶提供“最符合實際”應用的解決方案和產品為宗旨，為客戶提供超值的服務。

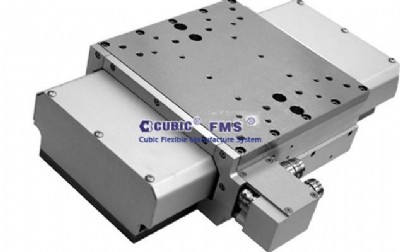

直線馬達平臺

1. 低噪音、低發塵 通過直線電機和球保持器型的靜音直線導軌組合，實現了低噪音、低發塵。 通過采用球保持器型靜音直線導軌，實現了長期免維護。

2. 高加減速、隨動性 直線電機運動平臺可將電磁力轉換為直線運動，即使在長行程下也能發揮高速度性能。 滑臺座采用鋁制部件，減輕了重量，實現了2g的加減速度。 而且，滑座的輕量化和高剛性也確保了高隨動性。

3. 高精度 采用直接驅動器驅動、線性編碼器全閉環控制，實現了無空程和無效行程的高精度。 伺服on輸入時進行功率因數檢測時會發生約10數秒鐘的數mm的左右搖動。要避免這種搖動，請選擇帶磁極傳感器。

4. 長行程、多滑座 直線電機運動平臺通過增加磁板，可對應滾珠絲杠驅動所無法實現的長行程。 另外，底座可以采用拼接，可對應更長的行程。 磁力式線性編碼器規格通過連接底座，可對應長行程。 可在單軸的底座上設置多個滑座，并對各滑座分別進行控制。

clm單軸直線馬達定位平臺

采用無鐵心式直線馬達系列，適合點對點精密定位及要求等速的掃描運動。

特色：

直線馬達直接驅動，可實現超高精度的運動

空載時，最大加速度50m/s2，最大速度5m/s

行程可達6m

優越的速度控制特性

低成本、小體積、高性能

可適用于無塵室環境

clm雙軸直線馬達定位平臺

采用無鐵心式直線馬達系列，適合點對點精密定位及要求等速的掃描運動。

特色：

高速度

無頓力

高精度

組裝容易

光學檢測

無鐵心式直線馬達

最大加速度：(m/s2)150；最大速度(m/s)05；

定位平臺最大行程外觀尺寸：

上軸長a x下軸長bx高c (mm)

1000mmx1200mmx180mm

clm龍門架定位平臺

采用無鐵心式直線馬達，適合點到點精密定位及要求等速的掃描運動。

特色：

高速度

無頓力

高精度

組裝容易

光學檢測

無鐵心式直線馬達

高剛性的鋁制龍門架構

最大加速度：(m/s2)150；最大速度(m/s)05；

定位平臺最大行程外觀尺寸：上軸長a x下軸長bx高c (mm)

1500mmx1200mmx600mm

直線電機平臺-clm使用鋁擠出型材，一次成型。輕量化，高剛性。 采用帶球保持器lm靜音型直線導軌。 適用于中、大型搬送機構。

最高速度每秒3米，3m/s（分辨率1微米時）

最大推力：表示滑座可在瞬間的產生最大的力。427（n） 最大可搬送質量120公斤；

額定推力：表示滑座可連續產生的力。213（n） 最大可搬送質量定義為在0.5g左右的加速；

型號表示：clm-1-800-j-c-q-s1

1、clm：無鐵心式直線電機平臺型號；

2、1：1個工作滑座，2是指2個滑座；

4、800：有效行程；

5、c：帶鋁防護罩；無記號無防護罩；

6、j：磁極傳感器，

7、q：帶拖鏈，無記號無托鏈；

8、光電傳感器s1：ee-sx671；s2：ee-sx674。

備注：

伺服on輸入時進行功率因數檢測時會發生約10數秒鐘的數mm的左右搖動。要避免這種搖動，請選擇帶磁極傳感器。

使用磁力式線性編碼器時：重復定位精度（正負10微米）；  分辨率（10微米）

使用光學式線性編碼器時：重復定位精度（正負1微米）； 分辨率（0.1-1微米）

直線電機直接驅動的運動平臺系統，以其快速的響應、正確的定位和高可靠性而廣泛應用于高速自動化設備、精密測試系統、電子和半導體加工設備，激光加工設備等領域。

產品特點：

直線電機驅動、光柵反饋、全閉環控制

響應快

定位和重復精度高

適合精密檢測控制和加工

可以提供定制服務
