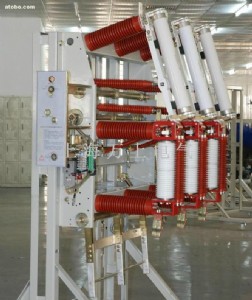

概述fz(r)n21-40.5(d)/50-20型戶內高壓交流真空負荷開關(熔斷器組合電器)是專為35kv箱式變電站設計的，亦可作為獨立電器單元應用于電力系統中。本產品體積小、安  裝方便、操作簡單。其結構科學合理，動作靈活可靠。負荷開關可實現免維護，組合電器可配用系列撞針式熔斷器，熔斷器更換安  全方便。

fz(r)n21-40.5(d)/50-20型戶內高壓交流真空負荷開關(熔斷器組合電器)適用于額定電壓40.5kv三相交流50hz的供電網絡中，作為開斷負荷電流、過載電流及短路電流之用。尤其適用于無油化，不栓修及頻繁操作要求的場所。使用環境條件電氣性能參數序號名稱單位組合電器負荷開關1額定電壓kv40.52額定頻率hz5034s額定短時耐受電流ka164額定電流a5012505額定有功負載開斷電流/12506額定閉環開斷電流/12507額定峰值耐受電流/408額定短路開斷電流20/9額定電纜充電電流/21101min工頻耐受電壓(真空斷口、相間、相對地/隔離斷口)kv95/110雷電沖擊耐受電壓(真空斷口、相間、相對地/隔離斷口)185/21511控制輔助回路1min工頻耐壓212機械壽命次1000013真空滅弧室觸頭允許磨損厚度mm314手動操作力n·m≯250機械性能參數序號名稱單位參數1觸頭開距mm17±12觸頭超程mm5±13平均合閘速度m/s0.6±0.24平均分閘速度m/s1.5±0.25三相觸頭分、合閘不同期ms≤26觸頭合閘彈跳時間ms≤37帶電體之間及對地距離mm≥3008主回路電阻(熔斷器除外)μω≥150
