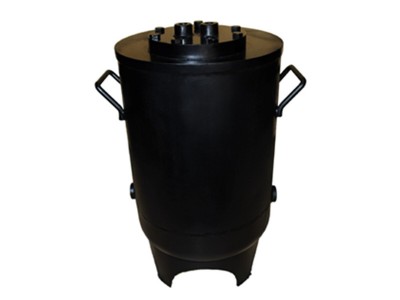

dsc pv60,pv70, ph60 機械式冷凝水泵

dsc pv60,pv70, ph60 機械式冷凝水泵，

可將高溫冷凝水尤低壓，負壓或低點輸送到高點。

構造簡單無須保養、靠蒸汽或壓力空氣作動力，

能源消耗低。

與傳統泵相比，不必配電，不產生空蝕現象，

無軸封洩漏。

內部零件採用不鏽鋼，耐蝕耐用。

本廠可提供蓋子，附整組零件，換蓋後內部

機械零件一次更新，簡單方便。

no. pv60 尺寸單位 重量型 號進水口出水口ab重量附註pv60-252525264245801. 進出口附逆止閥

2. 水位計可選擇性安 裝

3. 計數器可選擇性安 裝pv60-40404026424580pv60-50505026424580pv60-80805026424580進汽口:15mm 排汽口:25mm

no. ph60 尺寸單位 重量

型 號進水口出水口ab重量附註ph60-252525142128951. 進出口附逆止閥

2. 水位計可選擇性安 裝

3. 計數器可選擇性安 裝ph60-40404014212895ph60-50505014212895ph60-80805014212895進汽口:15mm 排汽口:25mm

no. ph70 尺寸單位 重量

型 號進水口出水口ab重量附註ph70-252525142128651. 進出口附逆止閥

2. 水位計可選擇性安 裝

3. 計數器可選擇性安 裝ph70-40404014212865ph70-50505014212865ph70-80805014212865進汽口:15mm 排汽口:25mm

no. pv60, ph60 材質表

名稱材料01外殼結構鋼管、鋼板02墊片石墨板03螺絲合金鋼04座子不銹鋼硬化05機械結構不銹鋼ss30406浮球不銹鋼ss30407彈簧英高鎳x750

no. pv70 材質表

名稱材料01外殼304 不銹鋼管、不銹鋼板02墊片石墨板03螺絲304 不銹鋼04座子不銹鋼硬化05機械結構不銹鋼ss30406浮球不銹鋼ss30407彈簧英高鎳x750＊ 規格、材料修改不另外通知。

圖 一 :

冷凝水進入水泵，浮球在下沈位置，

排汽閥開，蒸汽進口閥關，

冷凝水產生二次汽由排汽閥排出，

不會因壓力升高阻擋冷凝水進入水泵。

圖 二 :

冷凝水進入水泵量增，浮球向上浮起

到高液位，牽動連桿，關閉排汽閥，

打開蒸汽進口閥，蒸汽進入，

由上向下壓，進水口因?yàn)橛心嬷归y，

冷凝水由出口推出泵外。

高水位泵出至低水位時，浮球回復至

低水位動作，再次循環。

附 註 :

推動水泵生蒸汽壓力，高於回收冷凝水，

1-1.5kg/cm2已足夠，不要太高。

no. pv60, ph60 冷凝水泵能量表 壓力 kg/? 排量 kg/hr蒸汽進汽壓力背 壓pv-60-25

ph-60-25pv-60-40

ph-60-40pv-60-50

ph-60-50pv-60-80

ph-60-80排 水 量10.3900140020003400212002000300050003130022003100525051500235032505400715902500330055009170026503400560021.011001620255034503115017502700465051250190029004800714002100300049009150023003100520031.510501350200032004110019002700450051200200027504600712502130280046509135027502900

480043.0100017002300310051100185026003500711501950275037009125021002950390054.09001600190025007125017002100280091300180022003000
