一、概述

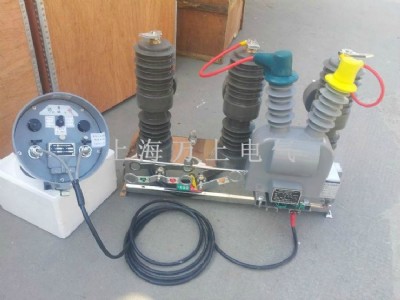

zw□c2—12系列戶外交流高壓智能真空斷路器(以下簡稱斷路器，俗稱“看門狗”)適用于12kv及以下，交流50hz的城網和農網配電系統。具備了故障檢測功能、保護控制功能和通迅功能，都安  裝于10kv架空線路責任分界點，可實現自動切除、單相接地和自動隔離短路故障，是配電線路改造和配網自動化建設的理想產品。

斷路器可以手動操作、電動操作、遙控器操作及遠程主機操作。斷路器由本體、操作機構、控制器三部分組成(隔離開關由用戶選擇加裝)。斷路器根據需要可配置ct(保護電流互感器)、zct(零序電流互感器)、u(電壓互感器)，作為控制器的檢出器。

斷路器配置了不同功能的控制器，構成智能開關，并可構筑多種形式的配網自動化系統，且能夠逐步升級。

二、使用環境條件

1、周圍空氣溫度：上限+40度，下限—40度；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高；

3、風壓：不超過700pa(相當于風速34m／s)；

4、地震烈度：不超過8度；

5、污穢等級：ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大刊5％，月平均不大于90％

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
