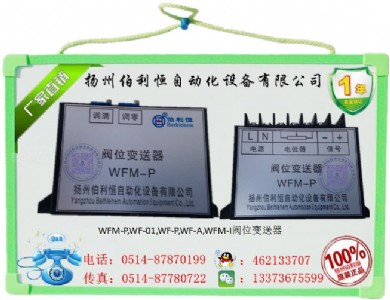

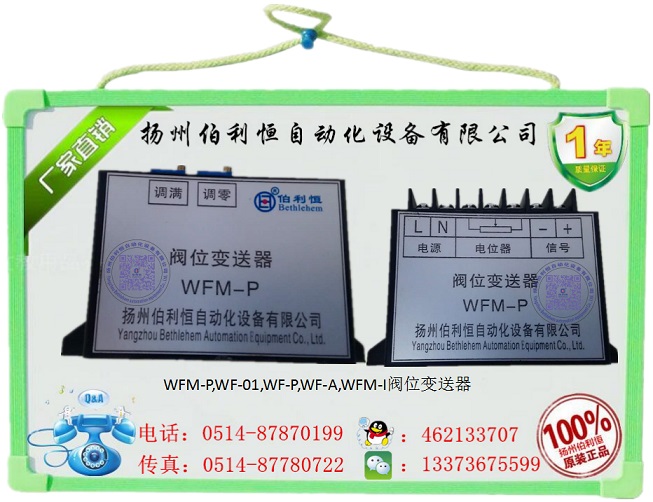

wf-130m,wf-s,wf-a位置發送器

產品特點：·輸入電壓范圍：ac210v～ac255v·輸出4～20ma信號經光電隔離（可承受2000v浪涌電壓）·工作溫度范圍：-25℃～+80℃·精度： 5‰·負載電阻范圍：≤750ω位置變送器選配wfm-p、wf-01、wf-m、wf-130、wfm-01普通調試方法第一部：行程限制機構出廠前已調整好，尤其是角行程電動執行機構不允許調整凸輪組，凸輪調試方法：凸輪機構內裝4片不同顏色和編號的凸輪片。轉動執行機構手輪使閥到關位置，1（2）號調整螺絲槽(根據現場使用情況和型號而定)，向下推開朝關向轉動凸輪片直到凸輪剛好壓動關（開）向行程開關。然后反向轉動手輪使閥到全開位置，用改錐對準3（4）號調整螺絲槽，向下推開朝開向轉動凸輪片直到凸輪剛好壓動開（關）向行程開關(根據現場使用情況和型號而定)。中途開關的調整與行程開關類似。

第二部：檢查接線是否正確。轉動手輪使執行器轉到居中的位置。

第三步：接通電源，將相序調整好。

第四步：測量各接點輸出。

第五步：若是zpf-09則需要調整wf-01使執行器輸出為4-20ma。

位發模塊的接線及調試方法：

下圖為位發模塊的接線及功能示意圖：

位發模塊調節方法：

1.接通電源，將執行器關到位，看端子1號和2號的電流輸出（1號為正極2號為負極），若電流方向相反則3號端子和5號端子對倒。若電流值偏大或偏小則需要調節行程限制器中的高精度位置傳感器（電位器）使其電流值為0 ma或4ma。

2.將執行器開到位，看1號和2號的電流輸出，若電流偏大或偏小則需要通過調節p2(100％)調滿電位器來調節到10ma或20ma。

3.再將執行器關到位，看1號和2號的電流輸出，此時電流有微小的偏差。需要通過調節p1(0％)調滿電位器來調節到0ma或4ma。

4.反復調節2次就能輸出精準的4-20ma的模擬量信號了。
