10千伏真空斷路器價格 今日最新市場價格行情走勢zw32-12真空斷路器 - 使用條件

1.周圍空氣溫度：上限+40度，下限—40度。

2.海拔：≤2000m。

3.風壓：不超過700pa。

4.地震烈度：不超過8度。

5.污穢等級：ⅳ級。

6.最大日溫差：不超過25度。

7.相對濕度：日平均不大于95％，月平均不大于90％。

8.無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

zw32-12結構和工作原理

1斷路器總體采用小型化設計，采用全封閉結構。彈簧操作機構密封布置在箱體的里面。

2斷路器本體主要是由導體回路，傳動系統，絕緣系統等組成。（見圖1）

2.1導電回路主要由進出線導電桿，導電支架，真空滅弧室等組成，真空滅弧室是斷路器的主要部件，采用陶瓷外殼，杯狀縱磁場觸頭結構，銅鉻觸頭材料，具有良好的開斷和關合短路電流能力，電壽命長。避免由于充油，充氣帶來的一系列問題。

2.2傳動系統主要由三相主軸，絕緣拉桿，拐臂，觸頭彈簧及分閘彈簧等組成。

2.3斷路器可在兩相配有電流互感器，根據用戶需要可安  裝50/5、100/5、150/5、200/5、400/5、630/5等規格。

3斷路器操作機構由合閘彈簧、儲能系統、過電流脫扣器，分合閘系統等組成，可分手動電動操作兩種。

3.1手動操動機構具有手動儲能、手動分、合閘和過流保護功能，如用戶需要可加裝浪涌電流延時保護器，即具有過電流延時保護功能。

3.2電動操作機構須由獨立電源供電，除具有電動儲能、電動分、合閘和過電流保護外，同時還具有手動儲能，手動分合閘和過電流保護功能。如用戶需要可加裝浪涌電流延時保護器，即具有過電流延時保護功能。

4斷路器也可配置智能開關控制器，設有三段式電流保護，零序保護重合閘。速斷保護等多種保護功能。它支持多種通訊協議，允許選用多種通訊方式構成通訊網，即可對開關進行本地手動或遙控操作，也可通過通訊網實現遠方遙控。如配用相應的重合或分段控制裝置，可作為重合器或分段器使用。

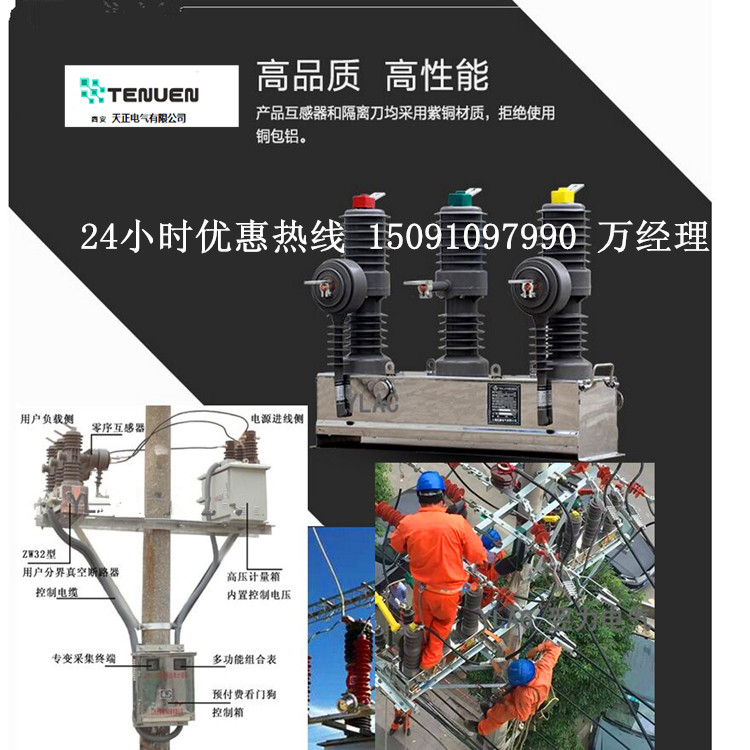

5斷路器的安  裝方式采用柱上座式安  裝。

zw32-12真空斷路器工作原理

1操作機構工作原理

2儲能過程

拉動機構手動儲能拉環，或給機構電動儲能信號，電動機帶動儲能拐臂給儲能彈簧儲能，通過儲能保持環節保持此能量。

3合閘過程

   合閘時，拉動機構手動合閘拉環或給機構電動合閘信號，合閘彈簧能量釋放，機構輸出軸轉動，通過拐臂，連杠帶動滅弧室動觸頭向上運動，與靜觸頭接觸，并提供接觸壓力，同時為分閘彈簧儲能，通過機構的合閘保持環節正常扣接使斷路器保持合閘狀態。

4分閘過程

   分閘時，拉動機構手動分閘拉環或給機構電動分閘信號，機構的合閘保持環節解扣，在觸頭壓力彈簧和分閘彈簧的作用下，機構輸出軸反向轉動，通過連杠，拐臂帶動滅弧室觸頭向下運動，動靜觸頭分開，斷路器分閘。分閘狀態由開關分閘彈簧保持。

5過流保護過程

   配置電流互感器的斷路器，當流經斷路器主回路的電流超過互感器額定值時，通過互感器副邊輸出5a電流，驅動機構內部過流脫扣器，斷路器分閘。

6延時保護器

能在斷路器合閘后避免浪涌電流對斷路器的誤動作,能保證斷路器合閘時有浪涌電流情況下延時0～1.8s(可調)不脫扣,并能在正常工作狀態下,準確地測出分斷與合閘的工作狀態和有否大電流故障,而且能保證脫扣部分可靠工作。斷路器在發生短路保護脫扣后,延時保護器自行恢復。浪涌電流延時保護器接線圖見附件圖紙。
