zw32柱上真空斷路器zw32-12型柱上真空斷路器zw32-12/630-20，適用于三相交流50hz、額定電壓為12kv的電力系統，可開斷、關合線路負荷電流、過載電流及短路電流。產品廣泛應用于變電站、城鄉電網及工礦企業配電系統的線路分段、保護和控制，更適用于農村電網及頻繁操作的場所

2、zw32-12柱上高壓真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作。可在真空斷路器側邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置，一體安  裝均可。zw32-12/630-20戶外柱上真空斷路器，zw32-12g/630-20戶外柱上真空斷路器-帶隔離刀閘，zw32-12/1250-20戶外高壓柱上真空斷路器  ，zw32-12g/1250-20戶外高壓柱上真空斷路器-帶隔離刀閘

二、zw32柱上真空斷路器主要特點

1、  采用柱式絕緣與真空滅弧室一體化澆注，無油化設計，具有優良的開斷性能；

2、  采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，適應于高溫、潮濕等外部條件惡劣地區使用；

3、  配套先進的彈簧操動機構使該斷路器體積小、結構簡單、重量輕，儲能電機功耗小，動作可靠；

4、  可手動或電動操作，可加配智能控制器，實現消除線路合閘涌流或者遠方遙控功能（訂貨時注明）；

5、 采用先進的制造技術、全面的檢測手段、完善的質量管理，使產品具有高品質、高可靠性。

三、zw32柱上真空開關安  裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安  裝、使用維護的原理和方法等內容。主要技術參數

四、zw32柱上真空斷路器安  裝、使用及維護

4.1 開箱后應檢查柱上斷路器絕緣罩有無損壞，產品銘牌、合格證是否與實物相符。

4.2 柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作，以檢查各項指標是否正確。

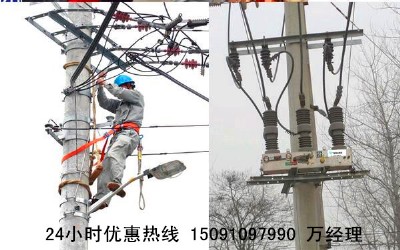

4.3 斷路器可以分單桿架設，也可雙桿架設（如圖二、三、四、五所示）。

4.4 本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。

4.5 用戶不得隨意更換使用與原型號規格不一致的電器元件。

4.6 操作人員應初步了解機構的性能及安  裝調整、維護知識，對運行中問題應予以記錄，必要時可通知制造廠家。

五、zw32戶外柱上真空斷路器運輸、驗收及貯存

5.1 運輸：運輸時必須整臺裝入封閉的包裝箱內加以固定。運輸過程中不得翻轉、傾斜，需采取防震措施。

5.2 驗收：用戶收到柱上斷路器后應進行如下工作：

1、檢查包裝是否損壞

2、對照產品裝箱單檢查文件是否齊全、附件及備件是否齊全。

3、檢查柱上斷路器銘牌的技術參數、產品合格證是否符合訂貨要求。

5.3 貯存：本柱上斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。裝箱、開箱和保管應在干燥的室內，對產品及各部件要進行核對是否完整和相符。

六、zw32柱上真空斷路器訂貨須知

6.1 訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。

6.2 用戶須提出安  裝方式，選擇相應緊固附件。

6.3 用戶須根據使用要求選擇相應的功能配置

zw32柱上真空斷路器
