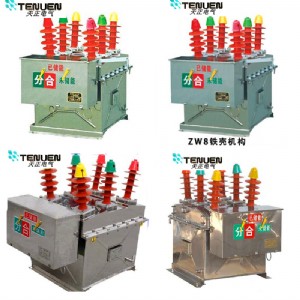

zw8真空斷路器帶隔離的 大量現貨 配置自選zw8-12系列戶外高壓真空斷路器是額定電壓為12kv的新型戶外高壓開關設備，主要用于

城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式

斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。

zw8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作。可

在斷路器側邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加

了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流

高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用

高壓電壓互感器結構外置，內置均可。zw8a-12是由zw8-12斷路器與隔離刀組合而成的，

稱為組合斷路器，可作為分段開關使用。

二、型號及含義：

z  w  8 -12  g / t □ - □- □

|    |    |    |     |     |   |    |    |______ s手操.d電操

|    |    |    |     |     |   |    |___________額定短路開斷電流(ka)

|    |    |    |     |     |   |_______________額定電流(a)

|    |    |    |     |     |____________________彈操機構

|    |    |    |     |________________________ 帶隔離

|    |    |    |_____________________________ 額定電壓(kv)

|    |    |__________________________________ 設計序號

|    |______________________________________ 戶外

|__________________________________________真空斷路器

三、技術參數表：

額定電壓 12kv

額定電流 630kv

工頻耐壓 42kv/48kv

雷電沖擊耐壓(峰值) 75kv/85kv

額定短路開斷電流(有效值) 20ka

額定短路關合電流(峰值) 50ka

額定操作順序 分-0.35合分-1805合分

額定短路電流開斷次數 30次

機械壽命 10000次

額定操作電壓(合/分閘線圈) dc220v ac220v

動、靜觸頭允許磨損厚度 3mm

隔離斷口斷開距離 >20omm

     四、作用

斷路器可根據用戶需要配裝隔離開關或防涌流延時保護器等。

斷路器可選用手動彈簧機構或電動彈簧機構，電動彈簧機構可加裝無線遙控。

斷路器可根據用戶要求，與相應的控制器配合組成自動重合器、分段器等，實現配網自動化。

隨著當今社會的物質發展，zw8-12型號真空斷路器產量的劇增，真空滅弧室產量和生產廠家也相應增加，zw8-12型號斷路器的生產流程與質量也被廣大的銷售商所看重著!那么如今zw8-12型號的斷路器發展又是一個怎么樣的過程呢？

中壓真空斷路器現已主宰市場，究其原因主要由三：一是電力部門推廣zw8-12型號的斷路器真空開關系列。1992年電力部門開始向用戶推廣真空開關，經過10多年的努力，制造廠家積累了豐富的運行經驗，真空開關受到用戶青睞;二是sf6氣體于1997年被《京都協議書》指定為6種受限制的溫室氣體，雖然sf6氣體對溫室效應的貢獻率僅占0.1％，但它有潛在的危險，因此客觀上促進了真空斷路器的發展;三是真空開關在性能上和可靠性上有了很大的發展，能滿足各種用戶的不同需求，而且開發各種專用型和多功能型真空斷路器產品，給用戶提供了很大的選擇空間。目前zw8-12型號真空斷路器的極柱由空氣絕緣---復合絕緣---固封絕緣轉變。滅弧室制造上推行一次封排工藝，不僅提高了產量，而且提高了質量。從觸頭結構看，從橫磁場發展到縱磁場，大大有利于開斷性能的提高。zw8-12型號真空斷路器從功能上也有很大轉變，從單一開端功能開展到開斷--隔離—接地等多功能。

基于以上原因，所以如今的zw8-12型真空斷路器在我國中壓領域發展強勁，產量大，生產廠家多，很受用戶青睞。

五、安  裝環境

1、周圍空氣溫度：上限+40度，下限—40度；2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700pa(相當于風速34m／s)； 4、地震烈度：不超過8度； 5、污穢等級：ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95％，月平均不大于90％

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

六、訂貨須知：

a、額定電壓；

b、額定電流；

c、額定短路開斷電流；

d、其它要求，如外殼材質，操作方式等。

隨機文件

a) 產品合格證；

b) 安  裝使用說明書；

c) 裝箱單；

d) 其它技術文件；

e) 檢驗報告。
