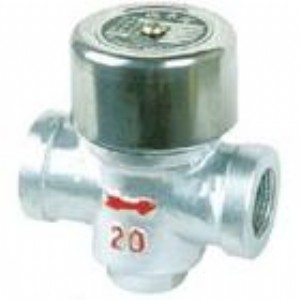

圓盤式蒸汽疏水閥

上海代益閥門專業生產圓盤式蒸汽疏水閥，不銹鋼圓盤式蒸汽疏水閥，法蘭圓盤式蒸汽疏水閥，螺紋圓盤式蒸汽疏水閥，cs19h圓盤式蒸汽疏水閥。cs19h/w型圓盤式蒸汽疏水閥的詳細資料：

圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。

圓盤式蒸汽疏水閥特 點

1.體積小，重量輕，不受安  裝位置的限制。

2.全部材質均為不銹鋼件，經久耐用，耐腐蝕。

3.在室外不怕冷凍，能耐水擊，耐過熱。

4.過冷度為 8 ℃ ，漏汽率小于實際排量 3％ ，最大背壓 50％ 。

5.結構簡單，安  裝維修方便。

圓盤式蒸汽疏水閥工作原理

圓盤式蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。

圓盤式蒸汽疏水閥 主要性能以及零部件

部件名稱

cs19w-16-40c

cs49w-16-40c

閥　體

3cr13

3cr13

閥蓋、螺塞

2cr13

2cr13

閥　片

3cr13

3cr13

過　濾　網

304

304

部件名稱

cs19h-16c-40c

cs49h-16c-40c

閥　體

wcb

wcb

閥蓋、螺塞

wcb

wcb

閥　片

3cr13

3cr13

過　濾　網

304

304

圓盤式蒸汽疏水閥型號 規格 外型尺寸表

產品型號

公稱通徑

(mm)

連接方式

工作壓力

范圍

(mpa)

最高允許

溫度

( ℃ )

外形尺寸

l

h

h2

w

cs49w-16-40c

cs49h-16-40c

15

法蘭

0.05-4.0

425

150

58

47

61

20

法蘭

0.05-4.0

425

150

58

47

61

25

法蘭

0.05-4.0

425

160

62

43

61

32

法蘭

0.05-40

425

210

78

52

79

40

法蘭

0.05-40

425

230

80

55

79

50

法蘭

0.05-40

425

230

80.5

64.5

79

65

法蘭

0.05-40

425

280

100

82

85

80

法蘭

0.05-40

425

310

118

92

110

100

法蘭

0.05-40

425

460

128

102

110

cs19w-16-40c

cs19h-16-40c

15

螺紋

0.05-40

425

80

47

54

47

20

螺紋

0.05-40

425

90

52

59

57

25

螺紋

0.05-40

425

95

59

62

57

32

螺紋

0.05-40

425

105

70.5

89.5

80

40

螺紋

0.05-40

425

110

70.5

89.5

80

50

螺紋

0.05-40

425

120

70.5

104.5

80

cs69w-16-40c

cs69h-16-40c

15

承插焊

0.05-40

425

80

47

54

47

20

承插焊

0.05-40

425

90

52

59

57

25

承插焊

0.05-40

425

95

59

62

57

32

承插焊

0.05-40

425

105

70.5

89.5

80

40

承插焊

0.05-40

425

110

70.5

89.5

80

50

承插焊

0.05-40

425

120

70.5

104.5

80
