不銹鋼蝶閥

上海代益閥門專業生產不銹鋼蝶閥，304不銹鋼蝶閥，法蘭不銹鋼蝶閥，對夾式不銹鋼蝶閥，d71x不銹鋼蝶閥，316不銹鋼蝶閥。

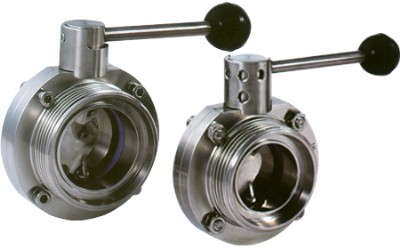

d71x-10p手動對夾式不銹鋼蝶閥

　一、產品概述

軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

二、特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安  裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安  裝。

7、本閥結構獨特，操作靈活，省力，方便。

三、主要結束參數

公稱通經dn（mm)

50～2000

50～1600

公稱藥理pn（mpa)

0.6

1.0

1.6

密封試驗

0.66

1.1

1.76

強度試驗

0.9

1.5

2.4

適用溫度

丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合gb/t13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

四、主要零部件材料

零件名稱

材料

閥體

wcb、qt450-10、ht200、ht250

蝶板

wcb、qt450-10、ht200、ht250

閥軸

2cr13

密封圈

丁腈耐油橡膠

填料

柔性石墨

五、執行標準

制造標準

gb/t 122387-89

法蘭標準

gb9113-2000、gb17241.6-1998

結構長度標準

gb12221-89

檢驗標準

gb/t 13927-92

六、主要外形連接尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　 　

dn

l

h

ho

a

b

0.6mpa

1.0mpa

1.6mpa

do

n-d

do

n-d

do

n-d

50

43

63

235

270

110

110

4-14

125

4-18

125

4-18

65

46

70

250

270

110

130

4-14

145

4-18

145

4-18

80

46

83

275

270

110

150

4-18

160

8-18

160

8-18

100

52

105

316

270

110

170

4-18

180

8-18

180

8-18

125

56

115

340

310

110

200

8-18

210

8-18

210

8-18

150

56

137

376

310

110

225

8-18

240

8-22

240

8-22

200

60

164

430

353

150

280

8-18

295

8-22

295

8-22

250

68

206

499

353

150

335

12-18

350

12-22

355

12-26
