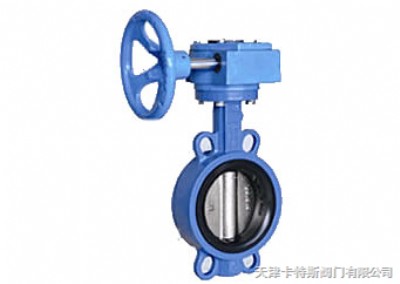

對夾式渦輪軟密封蝶閥

上海代益閥門專業生產對夾式渦輪軟密封蝶閥，不銹鋼對夾式渦輪軟密封蝶閥，鑄鐵對夾式渦輪軟密封蝶閥，鑄鋼對夾式渦輪軟密封蝶閥，d371x對夾式渦輪軟密封蝶閥。d371x對夾式蝸輪傳動軟密封蝶閥的詳細資料：

一、d371x對夾式蝸輪傳動軟密封蝶閥產品概述

　　我公司研制的對夾式蝸輪傳動軟密封蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

二、d371x對夾式蝸輪傳動軟密封蝶閥特點

1、對夾式蝸輪傳動軟密封蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、對夾式蝸輪傳動軟密封蝶閥具有雙向密封功能，安  裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安  裝。

7、對夾式蝸輪傳動軟密封蝶閥結構獨特，操作靈活，省力，方便。

三、d371x對夾式蝸輪傳動軟密封蝶閥主要結束參數

公稱通經dn（mm)

50～2000

50～1600

公稱藥理pn（mpa)

0.6

1.0

1.6

密封試驗(mpa)

0.66

1.1

1.76

強度試驗(mpa)

0.9

1.5

2.4

適用溫度

丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合gb/t13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

四、d371x對夾式蝸輪傳動軟密封蝶閥主要零部件材料

零件名稱

材料

閥體

wcb、qt450-10、ht200、ht250

蝶板

wcb、qt450-10、ht200、ht250

閥軸

2cr13

密封圈

丁腈耐油橡膠

填料

柔性石墨

五、d371x對夾式蝸輪傳動軟密封蝶閥執行標準

制造標準

gb/t 122387-89

法蘭標準

gb9113-2000、gb17241.6-1998

結構長度標準

gb12221-89

檢驗標準

gb/t 13927-92

六、d371x-6/10/16對夾式蝸輪傳動軟密封蝶閥主要外形連接尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　 單位：mm

dn

l

h

ho

a

b

0.6mpa

1.0mpa

1.6mpa

do

n-d

do

n-d

do

n-d

50

43

63

306

180

200

110

4-14

125

4-18

125

4-18

65

46

70

321

180

200

130

4-14

145

4-18

145

4-18

80

46

83

346

180

200

150

4-18

160

8-18

160

8-18

100

52

105

387

180

200

170

4-18

180

8-18

180

8-18

125

56

115

411

180

200

200

8-18

210

8-18

210

8-18

150

56

137

447

270

280

225

8-18

240

8-22

240

8-22

200

60

164

572

270

280

280

8-18

295

8-22

295

8-22

250

68

206

646

270

280

335

12-18

350

12-22

355

12-26

300

78

230

738

380

420

395

12-22

400

12-22

410

12-26

350

78

248

761

380

420

445

12-22

460

16-22

470

16-26

400

102

289

877

450

470

495

16-22

515

16-26

525

16-30

450

114

320

938

480

490

550

16-22

565

20-26

585

20-30

500

127

343

993

480

490

600

20-22

620

20-26

650

20-33

600

154

413

1131

480

490

705

20-26

725

20-30

770

20-36

700

165

478

1476

640

660

810

24-26

840

24-30

840

24-36

800

190

525

1533

640

660

920

24-30

950

24-33

950

24-39

900

203

585

1655

750

860

1020

24-30

1050

28-33

1050

38-39

1000

216

640

1765

850

900

1120

28-30

1160

28-36

1170

28-42

1200

254

755

1995

850

900

1340

32-33

1380

32-39

1390

32-48
