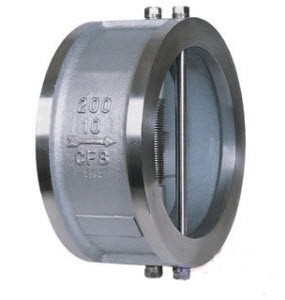

蝶形止回閥

上海代益閥門專業生產對夾式蝶形止回閥，不銹鋼對夾式蝶形止回閥，鑄鐵對夾式蝶形止回閥，鑄鋼對夾式蝶形止回閥，h76h對夾式蝶形止回閥。h76h型對夾式蝶形止回閥的詳細資料：

h76h型對夾式蝶形止回閥概述：

　 　止回閥安  裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。以往國內普遍采用的是h44型法蘭連接旋啟式止回閥和h41型法蘭連接升降式止回閥，這種傳統的止回閥體積笨大，流體阻力大，閥門關閉時水錘壓力高，安  裝、維修難，使用壽命短。

　　 我公司針對傳統結構止回閥存在的問題，以美國api標準和德國din標準為依據，結合我公司多年來在閥門試驗研究、開發設計、加工制造等方面的豐富經驗，研制開發了h76型對夾雙瓣旋啟式止回閥和h71型對夾式升降式止回閥系列產品，經石化、冶金、電力、輕工、食品等行業的企業和設備配套廠家的多年使用，效果良好，深受用戶好評。

h76h型對夾式蝶形止回閥結構特點：

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；

2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；

3、閥瓣關閉快速，水錘壓力�。�

4、水平管道或垂直管道均可使用，安  裝方便；

5、流道通暢、流體阻力�。�

6、動作靈敏、密封性能好；

7、閥瓣行程短、關閥沖擊力��；

8、整體結構、簡單緊湊、造型美觀；

9、使用壽命長、可靠性高。

旋啟式止回閥特性對比:

結構

形式

h76型對夾式雙瓣旋啟式止回閥

h44型法蘭單瓣旋啟式止回閥

水錘

壓力

水，閥瓣行程短、且有彈簧輔助關閉、關閥速度快

很大，閥瓣行程長，需要較長的關閉時間

h76型的水錘壓力只有h44型的1/2～1/5

尺寸

重量

結構長度很短、體積小、重量輕。

為閥門的安  裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價

結構長度很長，體積笨大，重量很重

h76型的結構長度只有h44型的1/4～1/6，h76型的重量只有h44型的1/4～1/10

流體

阻力

小，流體阻力系數ξ為2.6～0.7。

隨著閥門口徑的增大，流體阻力系數減小。

小，流體阻力系數ξ為1.3～3，

但低壓工況下，閥瓣不能完全開啟，流體阻力大。

流體阻力隨著閥門口徑的增大而增大。

安  裝

可水平安  裝或垂直安  裝，重量輕，不必為閥門設置支座。

可水平安  裝或垂直安  裝，

大口徑閥門重量重，需設置支座

開啟

壓力

很小，閥瓣在很小的壓差下就能完全打開

較大，閥瓣在較大的壓差下才能完全打開

可靠性

閥門為整體結構，簡單緊湊。

閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。

閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門
