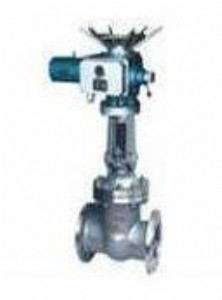

鑄鋼電動閘閥

上海代益閥門專業生產鑄鋼電動閘閥，不銹鋼電動閘閥，法蘭鑄鋼電動閘閥，螺紋鑄鋼電動閘閥，z941g鑄鋼電動閘閥。

電動閘閥：動作力距比電動閥門大，電動閥門開關動作速度可以調整，結構簡單，易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，但必須有氣源，且其控制系統也比電動閥門復雜。 電動閘閥響應靈敏，安  全可靠，很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。電動的就是要電。并能控制其流量的裝置

主要尺寸和重量

公稱壓力mpa

公稱通徑dn

電動裝置

重量(kg)

l

d

d1

d2

b

f

z-d

h

1.6

40

200

145

110

85

16

3

4～18

595

dzw15

56

50

250

160

125

100

16

3

4～18

653

dzw20

59

65

265

180

145

120

18

3

4～18

665

dzw20

62

80

280

195

160

135

20

3

8～18

725

dzw20

74

100

300

215

180

155

20

3

8～18

787

dzw20

92

150

350

280

240

210

24

3

8～23

955

dzw30

161

200

400

335

295

265

26

3

12～23

1105

dzw30

219

250

450

405

355

320

30

3

12～25

1343

dzw45

376

300

500

460

410

375

30

3

12～25

1516

dzw60

484

350

550

520

470

435

34

4

16～25

1678

dzw60

695

400

600

580

525

485

36

4

16～30

1849

dzw90

977

450

650

640

585

545

40

4

20～30

1937

dzw90

1033

500

700

705

650

608

44

4

20～34

2234

dzw120

1087

600

800

840

770

718

48

5

24～41

2432

dzw180

1357

700

900

910

840

788

50

5

24～41

2489

dzw250

1481

800

1000

1020

950

898

52

5

24～41

2643

dzw350

1845

dn700\dn800的型號為z942.

公稱壓力mpa

公稱通徑dn

主要外形尺寸和連接尺寸（ mm)

電動裝置

重量(kg)

l

d

d1

d2

b

f

z-d

2.5

40

200

145

110

85

18

3

4~18

dzw15

60

50

250

160

125

100

20

3

4~18

dzw20

64

65

265

180

145

120

22

3

8~18

dzw20

65

80

280

195

160

135

22

3

8~18

dzw20

79

100

300

230

190

160

24

3

8~23

dzw20

98

125

325

270

220

188

28

3

8~25

dzw30

154

150

350

300

250

218

30

3

8~25

dzw30

168

200

400

360

310

278

34

3

12~25

dzw45

219

250

425

425

370

332

36

3

12~30

dzw45

390

300

450

485

430

390

40

4

12~30

dzw60

505

350

550

550

490

448

44

4

16~30

dzw60

736

400

600

610

550

505

48

4

16~34

dzw90

1027

450

650

660

600

555

50

4

16~34

dzw90

1139

500

700

730

660

610

52

4

20~34

dzw120

1228

600

800

840

770

718

56

5

20~41

dzw180

1502

700

900

955

875

815

60

5

20~41

dzw250

1617

800

1000

1070

990

930

64

5

20~48

dzw350

1923

注：dn700、dn800的型號為z942型。

公稱壓力mpa

公稱通徑dn

主要外形尺寸和連接尺寸（ mm)

電動裝置

重量（kg)

4.0

l

d

d1

d2

d6

b

z-d

f2

h
