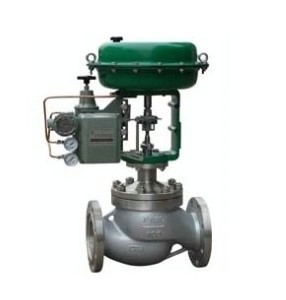

氣動單座套筒調節閥

上海代益閥門專業生產氣動單座套筒調節閥，鑄鐵氣動單座套筒調節閥，鑄鋼氣動單座套筒調節閥，不銹鋼氣動單座套筒調節閥，法蘭氣動單座套筒調節閥，螺紋氣動單座套筒調節閥，zjhp/m氣動單座套筒調節閥。zjhp/m氣動單座套筒調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。

本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。

　　產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。

主要零件材料

零件名稱

材料

溫度范圍

閥體上閥蓋

ht200

-20～200℃

zg230-450

-40～450℃

zg1cr18ni9ti

-250～550℃

zg0cr18ni12mo2ti

-250～550℃

閥芯、閥座

1cr18ni9

-250～550℃

0cr18ni12mo2ti

-250～550℃

填 料

聚四氟乙烯

-40～200℃

膜 片

丁晴橡膠夾增強滌淪織物

壓縮彈簧

60si2mn

膜 蓋

a3主要技術參數和性能指標

調節機構主要技術參數

公稱通徑mm

20

25

40

50

65

80

100

150

200

250

300

350

400

閥座直徑mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

可與本公司

商洽生產

額定流量

系數kv

直線

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公稱壓力mpa

0.6 1.6 4.0 6.4

行程mm

10

16

25

40

60

100

流量特性

直線、等百分比、快開型

介質溫度℃

-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

法蘭標準

符合jb78-59、jb79-59標準，可按jb/79.1-94、jb/79.2-94、ansi、jis、din 等標準訂貨生產

閥體材質

pn

(mpa)

0.6,1.6

wcb(zg230-450) cf3cf8 cf8m

4.0,6.4

wcb(zg230-450)、zg1cr18ni9ti、zg0cr18ni12mo2ti cf8 cf8m

閥體型式

直通單座鑄造球型閥

閥芯材質

1cr18ni9、0cr18ni12mo2ti cf8 cf8m

上閥蓋形式

普通式(常溫型)、熱片式(中溫型)、低溫型

可調比r

50:1

氣源接頭

m16×1.5注：可為用戶提供ansi、jis法蘭的產品,結構長度也可按用戶需要確定。

外形尺寸mm

dn

l

h

h1

質量

φa

pn16

pn40

pn64

普通

高溫

pn6

pn16

pn40

pn64

pn6

pn16

pn40

pn64

20

181

194

206

398

548

45

52

65

19

23

285

25

185

197

210

410

560

50

57

70

20

24

40

222

235

251

455

620

65

75

85

26

35

50

254

267

286

457

627

70

82

90

30

40

65

276

292

311

610

790

80

92

100

47

66

360

80

298

317

337

622

807

95

100

107

55

78

100

352

368

394

640

850

105

110

117

125

65

99

150

451

473

508

870

1130

132

142

150

172

130

160

470

200

600

650

890

1150

160

170

187

207

175

250

250

730

775

1203

1523

187

202

225

235

350

470

580

300

850

900

1234

1554

220

230

257

265

500

660
