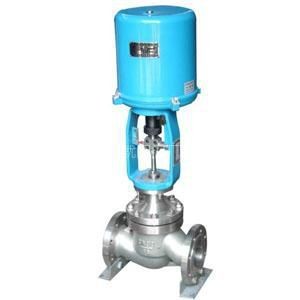

電子式電動套筒調節閥

上海代益閥門專業生產電子式電動套筒調節閥，鑄鐵電子式電動套筒調節閥，鑄鋼電子式電動套筒調節閥，法蘭電子式電動套筒調節閥，螺紋電子式電動套筒調節閥，zdlm電子式電動套筒調節閥。zdlm電子式電動套筒調節閥,由ps系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20madc或1-5vdc)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比dkz型有明顯提高。

套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點，單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

公稱通徑mm

25

32

40

50

65

80

100

125

150

200

250

300

閥座通徑mm

26

32

40

50

66

80

100

125

150

200

250

300

額定流量系數kv

直線型

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

等百分比

10

16

25

40

63

100

160

250

400

630

1000

1600

公稱壓力(mpa)

0.6,1.6， 2.5， 4.0， 6.4

行程(mm)

16

25

40

60

100

流量特性

直線，等百分比，快開

工作溫度℃

-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

法蘭尺寸

符合jb78-59、jb79-59，jb/79.1-94、jb、ansi、jis、din 等標準訂貨生產

閥體材質

wcb(zg230-450)、zg1cr18ni9ti、zg0cr18ni12mo2ti cf8 cf8m

閥芯材質

1cr18ni9，ss304，0cr18ni12mo2ti，ss316，zg1cr18ni9ti

閥體型式

直通套筒鑄造球型閥

上閥蓋型式

普通式（常溫），熱片式（中溫），長頸式（低溫）

配用電動執行

機構型號

psl

psl-202

psl-204

psl-208

psl-312

psl325

361l

361lsa-20

361lsb-30

361lsb-50

361lsc-65

361lsc-99

防爆型

361lxa-20

361lxb-30

361lxb-50

注：1.可為用戶提供ansi、jpi、jpi等國處法蘭標準的產品，其法蘭距按用戶需要確定。

2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

性能

1、執行機構主要技術參數

型號

額定輸出力n

速度mm/s

技術參數

psl

361l

psl

361l

psl

361l

psl

361l

201

361lsa-08

361lxa-08

1000

800

800

0.25

4.2

4.2

電源：ac220v 50hz

輸入信號：dc4-20ma

dc1-5v

(信號線用屏蔽線)

輸出信號：dc4～20ma

防護等級：ip67

帶手輪

電源：ac220v 50hz

輸入信號：dc4-20ma

dc1-5v

(信號線用屏蔽線)

輸出信號：dc4～20ma

防護等級：相當ip55

隔爆標志：exdⅱbt4

帶手柄

202

361lsa-20

361lxa-20

2000

2000

2000

0.50

2.1

2.1

204

361lsb-30

361lxb-30

4500

3000

3000

0.50

3.5

3.5

208

361lsb-50

361lxb-50

8000

5000

5000

1.00

1.7

1.7

312

361lsc-65

12000

6500

0.60

2.8

325

361lsc-99

25000

10000

1.0

2.0

2、性能指標

項目

指標值

基本誤差％

配361l 2.0； 配psl 0.1

回差％

2.5

死區％

1.0

始終點偏差％

電開

始點

±2.5

終點

±2.5

電關

始點

±2.5

終點

±2.5

可調范圍

30：1

額定行程偏差％

2.5

允許泄量l/h

單密封符合jb/t7387-94 iv級 小于閥的額定容量×10-4

雙密封符合jb/t7387-94 ⅲ級 小于閥的額定容量×10-3

3、允許壓差

公稱通徑(mm)

25

40

50

65

80

100

150

200

250

300

閥座直徑(mm)

25

32

40

50

65

80

100

125

150

200

250

300

執行機構

允許壓差△p（mpa）

配psl

psl202

6.4

3.14

6.4

1.92

6.4

1.23

5.1

0.78

psl204

4.31

2.76

1.76

6.4

1.04

6.4

0.69

5.62

0.44

psl208

1.86

1.23

0.78

6.4

0.50

5.31

0.35

3.97

0.20

psl320

1.26

0.87

0.49

6.4

0.32

4.14

0.22

配361l

361lsa-20

6.4

3.14

6.4

1.92

6.4

1.23

6.4

0.78

361lsb-50

6.4

1.16

6.4

0.76

6.25

0.49

361lsc-65

6.4

0.64

4.32

0.41

3.23

0.28

361lsc-99

0.63

0.44

0.25

3.31

0.16

0.27

0.11 注:1.同一格內上排為雙密封型允許壓差，下排為單密封型允許壓差。

2.實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

外形尺寸 mm

配psl執行機構

配361執行機構

公通徑(mm)

25

40

50

65

80

100

150

200

250

300

l(mm)

pn1.6mpa

184

222

254

276

298

352

451

600

720

820

pn4.0mpa

197

235

267

292

317

368

473

600

760

850

pn6.4mpa

210

251

286

311

337

394

508

650

800

870

h1(mm)

72

87

92

105

110

127

174

209

300

350

配psl

h(mm)

普通型

750

765

767

845

857

875

1025

1045

1252

1545

散熱片型

900

930

937

1025

1042

1085

1285

1305

1805

1825

d(mm)

176

225

重量(kg)

23.5

33.5

40.5

69

84

112

189

262

415

635

配361l

h(mm)

普通型

513

650

652

770

782

800

1080

1125

1345

1365

散熱片型

663

815

822

950

967

1010

1340

1385

1625

1645

d(mm)

225

310

重量(kg)

31

49

56

84

99

127

242

315

463

683
