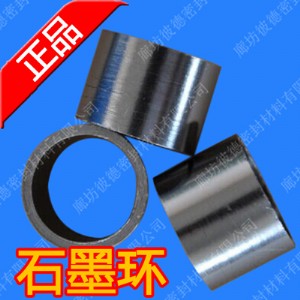

柔性石墨墊圈通稱石墨填料環，是由高純度的柔性石墨板材剪成一定尺寸的條料，在專門的模具中纏繞壓制而成，具有_柔性石墨的各項特性。適用于劇烈的溫度和壓力交變工況條件下的閥門及機_泵動密封填料。增強石墨填料環，根據不同使用工況，在柔性石墨墊圈模壓過程中加入金屬絲如因科鎳絲、不銹鋼絲，或不銹鋼皮增強，提高了墊圈的機_械強度，應用于高溫、高壓的閥門等

使用環境要求：

   溫度：-200~+850℃

   壓力：50.0mpa

   線速度：30

   ph值：0~14

化工儀器用高溫石墨填料環-高溫石墨填料環廠家聯系方式：畢經理15630671777增強膨脹石墨填料環在膨脹石墨填料環的內部加入304鋼帶、鋼網、鎳鉑等可提高搞壓能力。，再由模具壓制而成的環狀填料。

性能與特點：

1、自潤濕性好

2、回彈系數高

3、可在高溫條件下使用

柔性石墨填料環是將柔性石墨帶或柔性石墨編織填料 (盤根)，經模壓而制成不同尺寸的環。具有_良好的回彈性、化學穩定性，能提供有_效的密封作用，使用安  裝方便。應用于泵、閥門、伸縮節等部位的密封，在石油、化工、儀器儀表、熱電、船舶、核電、航天等。產品規格: dnф6一1500mm及各種異形填料環

化工儀器用高溫石墨填料環-高溫石墨填料環廠家主要應用：緩蝕型石墨填料環具有_膨脹石墨密封材料的各項特性，能經受溫度和壓力的劇烈交變，是各種填料函的理想密封元件。適用于高溫、熱水、高壓蒸汽、熱交換液、氮氣、有_機_溶_劑  _、碳氫化合物、低溫液體等介質，用于壓縮機_，機_泵、閥門、化工儀器、儀表、反產釜中塔填料。石墨填料可應用于熱水、高溫高壓蒸汽、熱交換介質、氨、氫、有_機_溶_劑  _、碳氫化合物、低溫液體等介質中。

自適應回彈填料密封結構設計及有_限元分析

針對傳統填料密封結構剛性不足和徑向力與壓蓋距離呈指數規律遞減的現象，開發了一種自適應回彈填料密封，即在填料中增加開口空心金屬環作為支撐件。通過有_限元分析得出此密封結構彌補了傳統填料密封的缺點，增加了石墨填料密封耐高壓的效果，同時可以增加徑向力，降低預緊力，在某些工況下可以取代機_械密封。

1、前言

填料密封是在軸與殼體之間用彈塑性材料或具有_彈性結構的元件堵塞流體泄漏通道的軸封裝置。因其加工簡單、成本低、使用操作方便等優點，廣泛地應用于各類泵、攪拌機_、管線膨脹節、換熱器浮頭等設備的軸封和閥桿的密封。但是隨著現代工業的發展進步，高參數工況成為主流，傳統的填料密封難以達到需要的密封要求，而機_械密封結構較復雜，安  裝技術水平要求較高，且制造加工要求和成本高，在使用時受到限制，所以開發一種自適應性回彈填料密封。

2、密封結構及原理

現在普遍采用的填料密封，需施加較大的預緊力才能達到密封效果，這樣就增大了填料圈對軸的摩擦力和反向扭矩，影響了軸的正常運轉，同時對應的填料腔尺寸較大，難以適用于結構要求緊湊的場所。自適應回彈填料密封結構，通過在石墨填料圈中增加開口環來產生收縮、擴張形變，通過改變填料密封的結構，增強石墨填料圈的回彈性能，改善填料密封的徑向壓力分布，降低預緊力，減小軸與填料之間的摩擦力，提高軟填料密封使用壽命。

3、密封結構

自適應回彈填料密封結構：外部是石墨填料圈，在填料圈的內部設有_環槽，環槽內有_開口金屬環。使用時，自適應回彈填料密封置于密封腔內并套裝在軸上，由于其上的開口金屬環具有_良好的回彈能力和抗老化的性能，能承受高壓，加上填料圈的作用，可對軸的外圓面和密封腔的內圓面進行有_效地密封，填料圈的數量可大大減少，只需施加較小的預緊力，就能達到密封效果，減小了對軸的摩擦力和反向扭矩，并能減小填料腔的尺寸，適用于結構要求緊湊和高壓的工況場所

4、結構原理

工作時，內置有_開口環的石墨填料圈套裝于軸上，通過密封壓蓋壓緊。壓緊過程中，作用在石墨填料圈上的力傳遞到開口環之上，開口環向內進行收縮，產生形變并產生反向作用力。隨著壓緊力的增加此反作用力也增加，特別是由于開口環的開口方向背離軸方面，所產生的反作用力使石墨填料向徑向及軸向分布，使得徑向壓緊力增加，加強了密封效果。由于采用了此結構使得在較小的預緊力就能產生較大的密封壓緊力，減小了石墨填料對軸的摩擦力和反向扭矩，使得相應驅動裝置的驅動力矩減小，降低了驅動能耗。

5、結論

 (1) 開口金屬環具有_良好的回彈能力，增強了石墨填料密封的整體機_械性能；

 (2) 通過增加開口環，可以增加徑向力，降低了預緊力，減小了對軸的摩擦力和反向扭矩，并能減小填料腔的尺寸，可適用于結構要求緊湊和高壓的工況場所。

高溫密封墊片具有_：低熱容量、低熱導率、優良的電絕緣性能、優良的機_械加工性能、高強、抗撕扯、高柔韌性。高溫密封墊片：由精選硅酸  鋁陶瓷纖維棉為主要原料采用濕法成型工藝制成。在傳統工藝基礎上改善了除渣和烘干工藝，具有_和石墨相似的層片狀物理結構，具有_和石墨一樣的優良密封性能和低孔隙度，但它和石墨的顯著差別在于它具有_在極端高溫工況下完全不氧化，仍保持良好密封的特性，它不會像石墨那樣由于氧化效應而導致密封應力失效。其特點為無石棉、纖維分布均勻、色澤潔白、無分層、渣球少(四次離心除渣)、容重依據用途靈活調整、強度大(含增強纖維)、彈性好、機_械加工性強。適用于高溫環境下的隔熱、保溫、密封、電絕緣、吸音、過濾等。
