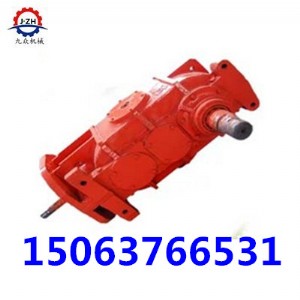

js75減速機

本減速機主要與礦用150c型刮板輸送機配套用的75千瓦減速器。js75減速機三級弧齒圓柱齒輪減速器。該減速器裝到輸送機機頭架側面，與輸送機平行布置。減速器四軸為輸出軸，四軸的花鍵帶動輸送機鏈輪，減速機一軸通過聯軸節與電動機聯接，完成減速及傳遞功率作用。

   由第一圓弧傘齒輪軸，第二斜齒齒輪軸，第三圓柱齒輪軸，第四輸出軸。四根軸均由滾動軸承固定在減速器上下箱體內。本減速器上下箱體材料為ht250灰鑄鐵。

   js75減速器齒輪模數及速比

速比級別 小齒輪模數 小齒輪齒數 大齒輪模數 大齒輪齒數 速比

第一級   ms=8.6       12        ms=8.6      35       1：2.9167

第二級   mn=7        16        mn=7       53        1：3.3125

第三級   m=9         17        m=9        43        1：2.2594

總速比                          1：24.43758

150c型減速器外形尺寸（長x寬x高）為1503x959x600，重量為1034.7kg。

為客戶創造價值，與企業共同成長。

js75減速機可反轉使用，采用自然冷卻。

技術要求

1.齒輪精度等級

傘齒輪及圓柱齒輪均采用jb180，9-8-8dc級精度制造。

2.齒輪及軸使用材料

js75減速機軸齒輪及齒輪均采用20crmnti高強度合金材料進行調質處理，齒面進行滲碳淬火處理，提高了齒輪使用

壽命。減速器四軸用40mnvb高強度合金鋼進行調質處理。

優勢特點：

（1）中心距、公稱傳動比等主要參數均已優化設計,主要零部件互換性好。

（2）齒輪均采用優質合金鋼經滲碳、淬火而成,齒面硬度達hrc54-62。

（3）體積小、重量輕、精度高、承載能力大、效率高、壽命長、可靠性高、傳動平穩、噪聲低。

軸承軸向總游隙要求：

第一軸游隙0.05-0.12毫米，第二軸游隙0.06-0.15毫米，第三軸游隙0.07-0.18毫米，第四軸游隙0.2-0.4毫米。

各軸軸承游隙均由調整墊調節。

組裝好的減速器應逐臺進行空載試驗和溫升試驗，噪聲試驗，應符合mt/t148刮板輸送機用減速器和mt/t105刮

板機通用技術條件標準要求。
