bled41-731-1.5w擺線減速機

xled擺線針輪減速機詳解、參數、性能、結構及表示法：

   一、擺線針輪減速機是一種比較新型的傳動機構，其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因為擺線針輪減速機具有：高速比和高效率、結構緊湊體積小、運轉平穩噪聲低、使用可靠、壽命長、設計合理，容易分解安  裝等特點。

   二、是一種采用少齒差行星傳動原理的新穎減速裝置，可廣泛用于石油、化工、紡織、印刷、起重、礦山、冶金、建筑、發電等行業，做為驅動或減速裝置，適用工作溫度為正負40度，因此，擺線針輪減速機受到用戶的普遍歡迎并在各個行業和領域被廣泛的使用。

產品規格:xld,xld0,xld1,xld2,xld3,xld4,xld5,xld6,xld7,xld8,xld9,xld10,xld11

xled10,xled20,xled31,xled42,xled53,74,xled84,xled95,xled106,xled117

   擺線針輪減速機的型號及種類：

b系列單級機型有：09. 0. 1 .2. 3. 4. 5 .6. 7 .8 .9. 120. 150. 180.220 .270 .330. 390 .450 .550 .650. 12 .15 .18 .22 .27. 33. 39 .45. 55. 65.

x系列單級機型有：x1.x2. x3 .x4 .x5 .x6. x7. x8. x9. x10. x11.x12 其減速比有： 7. 9 .11. 17. 23. 25 .29.

35. 43. 59 .71. 87

b系列雙級機型有：10. 20. 21. 30. 31. 41. 42 .53 .63 .74 .84 .85 .95. 109 1512 .1812. 2212. 2215. 2715.

2718 .3318. 3322. 3922 .4527 .5533

x系列雙級機型有：x42. x53. x63. x64. x74. x84. x85. x95. x106. x117.x128 其減速比有：99.121. 187. 289

.385. 473 .595 .731. 841. 1003 .1225 1505. 1849 .2065. 2537. 3481. 5133. 7569

三級機型有：3109.420.531.631.741.852.953 其減速比有：5841~658503

   減速機是一種相對精密的機械,使用它的目的是降低轉速,增加轉矩。它的種類繁多,型號各異,不同種類有不同的用途。減速器的種類繁多,按照傳動類型可分為齒輪減速器、蝸桿減速器和行星齒輪減速器;按照傳動級數不同可分為單級和多級減速器;按照齒輪形狀可分為圓柱齒輪減速器、圓錐齒輪減速器和圓錐-圓柱齒輪減速器;按照傳動的布置形式又可分為展開式、分流式和同軸式減速器。以下是常用的減速機分類: 行星擺線針輪減速機 蝸輪蝸桿減速機 齒輪減速機 行星齒輪減速機 減速電機 無級變速減速機 特種專用減速機 諧波減速機 三環減速機 帶傳動減速機

   xled、bled擺線針輪減速機產品特點

1.傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569；三級傳動時傳動比為1/5841--1/658503。另外根據需要還可以采用多級組合，速比達到指定大。

2.傳動效率高。由于嚙合部位采用了滾動嚙合，一般一級傳動效率為90％--95％。

3.結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。

4.故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。

5.運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。

6.拆裝方便，容易維修。

7.過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。

   xled系列擺線針輪減速機標記方法及其使用條件

使用條件

1)適用于連續工作制,允許正、反向運轉。

2）輸出軸及輸入軸軸伸上的鍵按gb/t1096普通平鍵型式及尺寸。

3）臥式雙軸型減速器輸出軸應處于水平位置工作，必須傾斜使用時請與制造廠聯系。

4）立式減速器輸出軸應垂直向下使用，8155以下機型號為油脂潤滑，可以水平使用。

裝配時請注意以下各項：

（1） 裝配前，將全部零件清洗干凈。

（2） 對滾動及滑動表面涂潤滑油，以行程初步潤滑條件。

（3） 兩片擺線輪的標機字頭必須重合，并字頭向上。

（4） 注意調整橡膠油封中彈簧的松緊，并涂抹油脂。

（5） 裝配結束后注入潤滑油或潤滑脂，臥式油位達到油標要求的高度。立式油位達到油標中線。

（6） 用手轉動高速軸，經檢查無故障即可開空開運轉。對立式減速機應檢查油泵工作情況是否良好，若均正常方可使用。

（7） 對直聯型進行分解時。嚴格按要求順序進行，切禁先從電動機法蘭處分解。

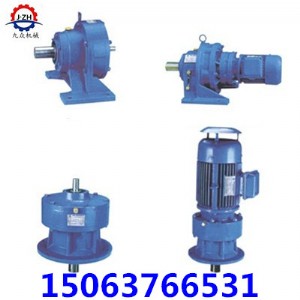

xl法蘭式立裝雙軸型擺線針輪減速機

xwy腳板式臥裝專用電動機直聯型擺線針輪減速機

xly法蘭式立裝專用電動機直聯型擺線針輪減速機

xwd腳板式臥裝普通電動機直聯型擺線針輪減速機

xld法蘭式立裝普通電動機直聯型擺線針輪減速機

xwed雙級腳板式臥裝普通電動機直聯型擺線針輪減速機

xled雙級法蘭式立裝普通電動機直聯型擺線針輪減速機

   xled、bled擺線針輪減速機已全面通過iso9001：2000認證，為適應市場需求，我廠不斷開發新產品，研制出了灌溉設備專用減速機、空心軸減速機等一系列科技含量較高的新產品，我們將以優質的產品、完善的售后服務、忠誠的服務態度竭誠為廣大客戶服務。

廠址：山東省濟寧市任城區李營工業園
