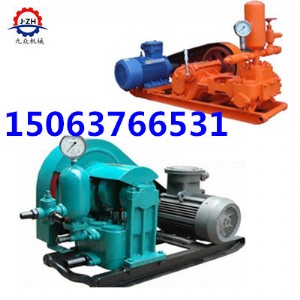

2nb3.0/1.5-4柱塞式泥漿泵

2nb系列泥漿泵煤礦用泥漿泵是單缸或雙缸往復式泵，有單作用，雙作用，柱塞和活塞等不同結構形式。主要用于地質占探中，供給沖洗液（泥漿或清水）冷卻鉆具稀釋粘土、泥漿及循環等功能。也用于煤礦坑道鉆機井下鉆孔時供給沖洗液。冷卻鉆具排屑。也可壓注泥漿用于煤層滅火以及封孔注漿。在地面工程中也可用以施工加固，封堵水注漿以及頂管施工中管道外表與土層之間潤滑注漿。

型號

2nb3/1.5-2.2

2nb3.0/1.5-4

額定流量

50

50l/min

額定排出壓力

1.5

1.5mpa

吸水管通徑

φ32

φ32mm

排水管通徑

φ25

φ25mm

電機功率

2.2

4kw

轉速

940

940r/min

質量

180

200kg

外形尺寸

1054×353×645

1054×353×645mm

2nb13/4-18.5泥漿泵技術參數：

型 號： 2nb13/4-18.5

流 量： 13 m3/h

輸出壓力： 4 mpa

電機功率： 18.5 kw

產品型號

2nb200/4—22

型式

臥室雙缸雙作用活塞式

額定流量

200/120l/min

額定工作壓力

4mpa

缸套內徑

80/60mm

行程長度

85mm

往復次數

145min-1

吸漿管直

65mm

排漿管直徑

38mm

電機功率

22kw

重 量

500kg

外形尺

1700×630×820mm

電機型號

ybk2-160l-4

煤礦用泥漿泵選型說明

1.根據使用場合不同，泥漿泵配套電機分為防爆和不防爆兩種。煤礦井下用必須選用防爆電機。

2.2nb型泥漿泵用戶若不需要配套電機，在訂貨時需要說明：底座和皮帶輪是否改制。

3.產品配套電機電壓380/660v需配660/1140v電機

2nb50/1.5-2.2泥漿泵技術參數

產品型號：2nb50/1.5-2.2；

額定流量：50l/min；

額定排出壓力：1.5mpa；

柱塞直徑：60mm；

柱塞行程：50；

柱塞往復次數：190；

析水管直徑：32mm；

排水管直徑：25mm；

電機型號：ybk2-112m-6；

電機功率：2.2kw；

電機轉速：940r/min；

重量：180kg；

外形尺寸：1054*353*645mm；

結構特點：立式二缸（三缸）單作用柱塞式泥漿泵

2nb50/5-90泥漿泵的技術參數：型號2nb50/5-90、額定流量：50 l/min、額定壓力 5 mpa

2nb50/5-90泥漿泵主要用于煤礦井下，或者是道路橋梁鉆機鉆孔施工時，給鉆探設備注水，一方面降低了

鉆桿在鉆孔過程中的熱量，延長了鉆桿的壽命，另一方面降低了粉  塵，改善了施工人員的工作環境。

2nb50/5-90泥漿泵為雙缸雙作用往復活塞式泵。電動機通過三角皮帶、傳動軸、離合器以及齒輪轉動，帶

動曲軸、連桿、拉桿、活塞做往復運動。活塞往復一次，活塞前后兩組進排漿閥各完成一次進、排漿動作。
