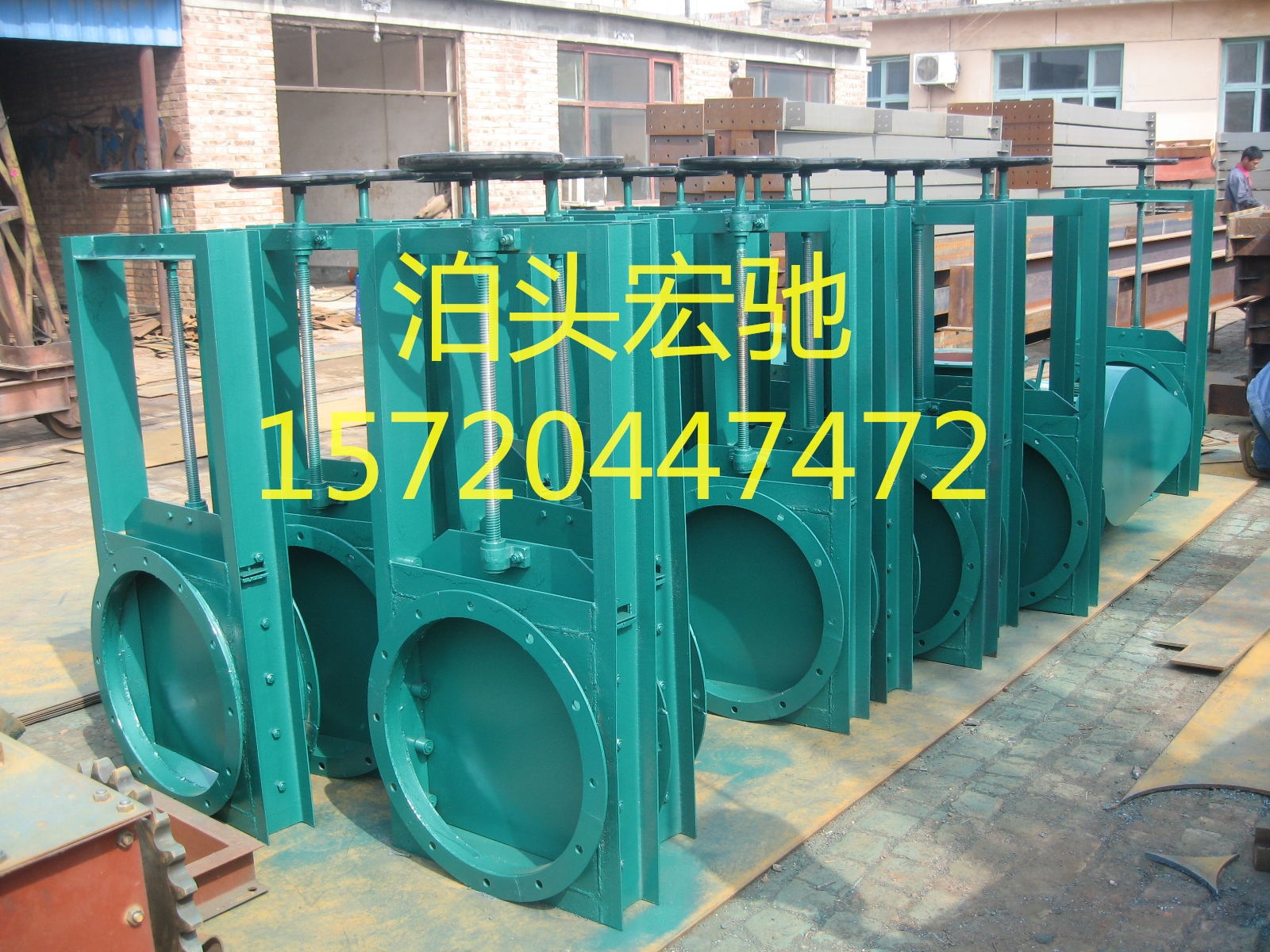

結構特點：結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉  料

及小于φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安  裝不受角度限制，操作方便，能隨時調節開度。該閥門

有手輪和鏈輪操縱兩種操作形式，i 型為手輪，ii 為鏈輪。單向和雙向兩種結構形式，lzd 為單向、lzs 為雙向

。

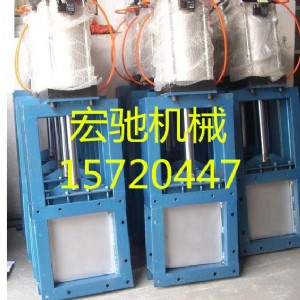

氣動平板閘閥具有結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料

的輸送及流量調節，安  裝不受角度限制，操作方便，能隨時調整尺度，可雙向操作，簡單靈活。材質有碳鋼、不

銹鋼，并可按客戶需求定做各種非標螺旋閘門.

氣動平板閘閥主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向

往復運動，達到閘門的啟閉目的。

氣動平板閘閥主要技術參數和性能：

公稱通徑：200×200、....、1000×1000

適用溫度：-10~+200℃

連接法蘭：gb/t9113、jb/t79

主體材料：wcb、q235a、304、316、304l、316l

密封型式：硬密封、軟密封配套附件：

1、安  裝法蘭

2、電磁閥

3、空氣過濾器

4、行程開關氣源壓力：0.4~0.6mpa 電磁閥電壓：dc24v、ac220v 行程開關控制電壓：dc24v、ac220v
