產品描述

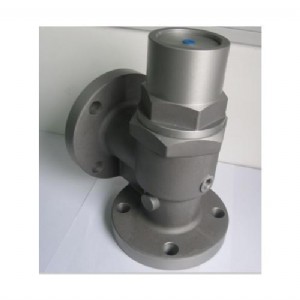

最小壓力閥由閥體、閥芯、調節螺母、彈簧、密封元件等組成。最小壓力閥是螺桿空壓機的關鍵組成部分，不同結構的最小壓力閥有著不同的工作特性，也影響著噴油螺桿空壓機的工作特性。因此，設計優良的最小壓力閥，能是噴油螺桿空壓機運行安  全、可靠、節能。發揮出更好的性能，而且能保證更長的工作壽命。

產品特點

最小壓力閥位于油氣桶上方油細分離器出口處,開啟壓力設定于0.45mpa左右。

最好壓力閥啟動時優先建立起潤滑油所需的循壞壓力，確保機器潤滑。油氣桶氣體壓力超過0.45mp之后方能開啟，可降低流過油氣分離器的空氣流速，除確保油氣分離器的效果之外，還能避免油氣分離器因壓力差太大而受損。當空壓機停機后，油氣桶內壓力降低時，防止管路壓縮空氣回流。mpv系列最小壓力閥的特點有：1.采用鋁合金作為閥體材料，不易氧化，外型美觀。2.止回閥芯采用灌漿技術，密封性能好，止回可靠。3.彈簧采用優質材料并經強壓處理使得mvp系列最小壓力閥的開啟壓力穩定可靠。4.閥腔同流面積大，壓力損失小。

產品優勢

1.閥體采用鋁合金材料，不易氧化，外型美觀。

2.止回閥芯采用灌漿技術，密封性能好，止回可靠。

3.彈簧采用優質材料并經強壓處理使得mvp系列最小壓力閥的開啟壓力穩定可靠。

4.閥腔同流面積大，壓力損失小。

5.設定壓力在0.4mp時打開，保證桶內有穩定的壓力基礎。

6.最小壓力閥的保養時間是8000小時。

產品參數

最小壓力閥型號 通徑(mm) 開啟壓力(bar) 最高使用壓力(bar) 連接方式 入口 出口 推薦最大使用排量(m3/min)

mpv-20a 20 4~5 16 螺紋 g3/4 g3/4 2.5

mpv-20f 20 4~5 16 法蘭 2-φ10.5-tkφ67 g3/4 2.5

mpv-20k 20 4~5 16 法蘭 2-φ10.5-tkφ67 2-m10-tkφ60 2.5

mpv-25a 25 4~5 16 螺紋 g1 g1 4.3

mpv-25b 25 4~5 16 螺紋 g1 g1 4.3

mpv-25f 25 4~5 16 法蘭 2-φ10.5-tkφ67 g1 4.3

mpv-25k 25 4~5 16 法蘭 2-φ10.5-tkφ67 2-m10-tkφ60 4.3

mpv-32a 32 4~5 16 螺紋 g11/4 g11/4 8

mpv-32b 32 4~5 16 螺紋 g11/2 g11/2 8

mpv-32f 32 4~5 16 法蘭 2-φ10.5-tkφ78 g11/4 8

mpv-32k 32 4~5 16 法蘭 2-φ10.5-tkφ78 2-m10-tkφ73 8

mpv-32t 32 4~5 16 法蘭 4-φ14-36×70 4-m12-36×70 8

mpv-40a 40 4~5 16 螺紋 g11/2 g11/2 12

mpv-50a 50 4~5 16 螺紋 g2 g2 20

mpv-50f 50 4~5 16 法蘭 4-φ18-tkφ125 4-φ18-tkφ125 20

mpv-50t 50 4~5 16 法蘭 4-φ19-83×118 4-m16-60×93 20

mpv-65f 65 4~5 16 法蘭 4-φ18-tkφ145 4-φ18-tkφ145 30

mpv-65s 65 4~5 16 法蘭 4-φ18-tkφ145 6-φ18-tkφ140 30

mpv-65t 65 4~5 16 法蘭 4-φ20.6-120.6×69.9 4-m16-106.3×61.9 30

mpv-80f 80 4~5 16 法蘭 8-φ18-tkφ160 8-φ18-tkφ160 40

mpv-80s 80 4~5 16 法蘭 6-φ18-tkφ165 6-φ18-tkφ165 40

工藝流程

1.采用鋁合金作為閥體材料，不易氧化，外型美觀。

2.止回閥芯采用灌漿技術，密封性能好，止回可靠。

3.彈簧采用優質材料并經強壓處理使得mvp系列最小壓力閥的開啟壓力穩定可靠。

4.閥腔同流面積大，壓力損失小。

注意事項

1、最小壓力閥的作用是緩沖一下，當空壓機在加載瞬間，我們假設排放到大氣中，空壓機內部分離前與分離后產生的大壓差將全部加在分離器上，造成對分離器芯的傷害；

2 、機器油潤滑是靠機器本身的壓力差進行，沒有額外的油泵輔助，當機器在空載狀態時，仍需一定壓力維持油循環，所以進氣閥門相對關閉，而最小壓力閥防止壓力泄漏，這樣保證潤滑油循環。

3、.最小壓力閥主要起建立機組內壓，促使潤滑油循環、滿足減荷閥的工作壓力等作用。

另外最小壓力閥也起單向閥的作用，防止機組在卸載運行時儲氣罐中的壓縮空氣倒流至空壓機。

常見問題

1、最小壓力閥開啟壓力太低，油氣桶內壓太低，潤滑油不能及時循環到主機潤滑主機造成主機磨損嚴重，空氣中含油量加大

2、最小壓力閥開啟壓力過高，導致油氣桶內壓過高導致安  全閥開啟噴油，空壓機過載報警停機

3、最小壓力閥密封墊磨損嚴重，機器在卸載或停機時，儲氣罐內空氣回流至油氣桶內，導致進氣閥噴油現象。
