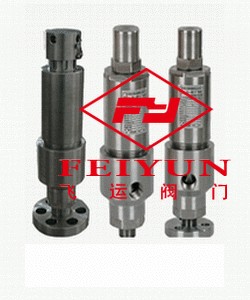

飛運閥門制造上海有限公司供應ay42h/ya802y安  全溢流閥

安  全溢流閥的主要參數是排量，這個排量決定于閥座的口徑和閥瓣的開啟高度，由開啟高度不同，又分為微啟式和全啟式兩種。微啟式是指閥瓣的開啟高度為閥座喉徑的1／40～l／20。全啟式是指閥瓣的開啟高度為閥座喉徑的1／4。

安  全溢流閥工作原理與結構:

安  全溢流閥在系統中起安  全保護作用。當系統壓力超過規定值時，安  全閥汀開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。安  全閥又稱溢流閥。圖示為安  全閥的幾種典型結構形式。圖a為活塞式安  全閥，閥芯是一平板。氣源壓力作用在活塞a上，當壓力超過由彈簧力確定的安  全值時，活塞a被頂開，一部分壓縮空氣即從閥口排入大氣；當氣源壓力低于安  全值時，彈簧驅動活塞下移，關閉閥口。

ny42h、na802y型安  全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。

安  全溢流閥主要性能規范型號公稱壓力開啟壓力分級工作溫度（℃）適用介質ny42h-160 na802y-16016.06.3～16.0200水、油品等ny42h-250 na802y-25025.010.0～25.0ny42h-400 na802y-400 na802y-60040.0-60.020.0～60.0 安  全溢流閥主要零部件材料no.零件名稱材料1閥體碳鋼2閥座不銹鋼3閥瓣不銹鋼4閥蓋焊接件5彈簧50crva安  全溢流閥外形尺寸和連接尺寸

型號公稱通徑尺寸rczgll1≈hna802y-600151/2"1/2"5290250251"1"521132754011/2"11/2"52157336型號公稱通徑尺寸dd1kmz-?dbll1rc≈hny42h-160 ny42h-250 ny42h-400151359525m48×24-2225651401/2"3292516511530m52×26-2628801501"4472520014538m80×36-29409018011/2"4853222517042m100×36-335010020021/2"570
